聖和精機株式会社

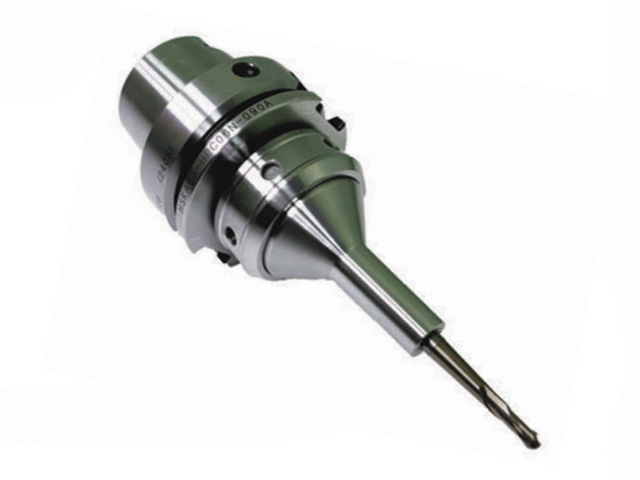

マイクロンチャックNシリーズ　HSKA63-HPC10N-090

お気に入りに追加

メーカー	聖和精機株式会社
分類	ミーリングコレットホルダ・ミーリングコレットチャック
製品名	マイクロンチャックNシリーズ　HSKA63-HPC10N-090
主軸・シャンク形状	HSKA63
把握径 (mm)	φ : 10
刃具挿入量 (mm)	35～45
チャック先端部外径 (mm)	φ : 16
ホルダ長さ (mm)	90
最大主軸回転数 (min-1)	20000, 30000

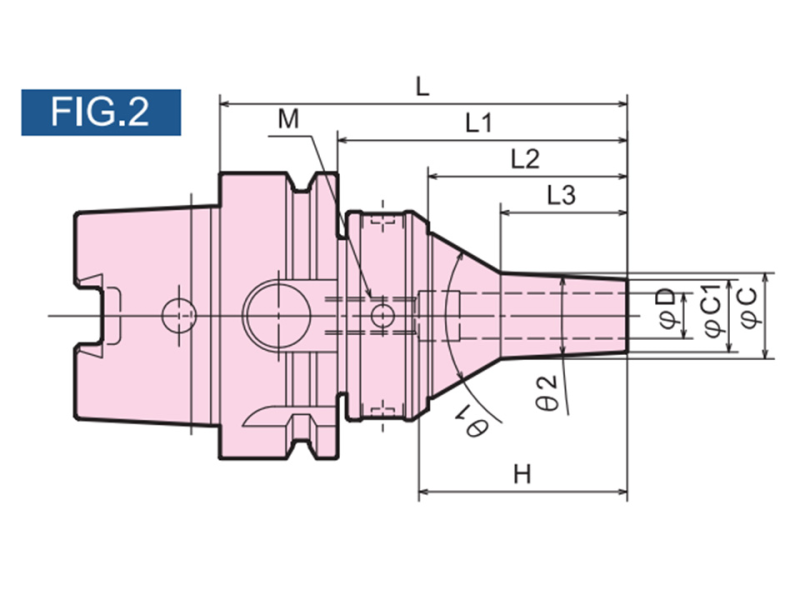

φD (mm)	10
L (mm)	90
L1 (mm)	64
L2 (mm)	44
L3 (mm)	29
φC (mm)	17.5
φC1 (mm)	16
H (mm)	50
最小刃具挿入量 (mm)	35
調整量 (mm)	35～45
M	M8
θ1 (°)	68
θ2 (°)	3
備考	・最大主軸回転数はG typeの場合、30000min-1です。・クーラントパイプは付属されております。(固定式) ・チャックレンチ・調整ネジは付属しておりません。・表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。・調整ネジが取付け可能なチャック本体はFIG.2のタイプのみです。・センタースルー対応は標準装備していますので、そのまま対応可能です。シャンクスルーにつきましては対応出来ません。
