| メーカー | 西部電機株式会社 |
| 分類 | ワイヤ放電加工機 |

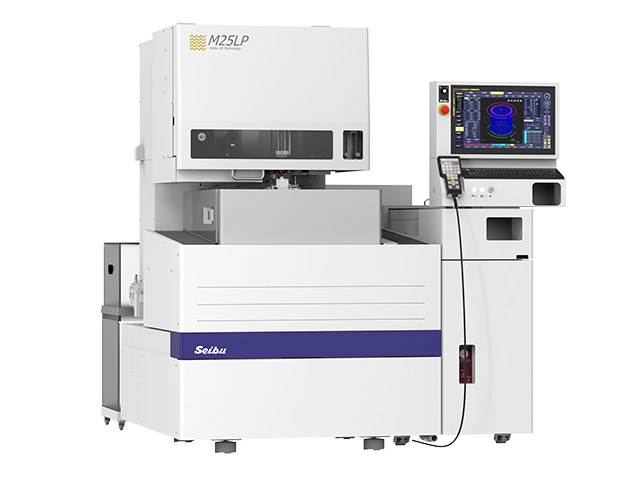

| 製品名 | 超精密ワイヤ放電加工機 M25LP（油仕様） |
特長・特徴 | ●新開発の加工電源「MPSC-20」により、最良面粗さRa0.03μm、Rz0.2μmを実現。
●口の字型絶縁テーブルを採用。段取り、作業性が大幅に向上。
●ACO制御により、切り落とし部の形状制度がさらに向上。
●MPSC-20電源と油加工の特性を活かし、コーナ制御が格段に向上。 |
最大加工サイズ
(mm) |
W : 270
D : 270
H : 100
|

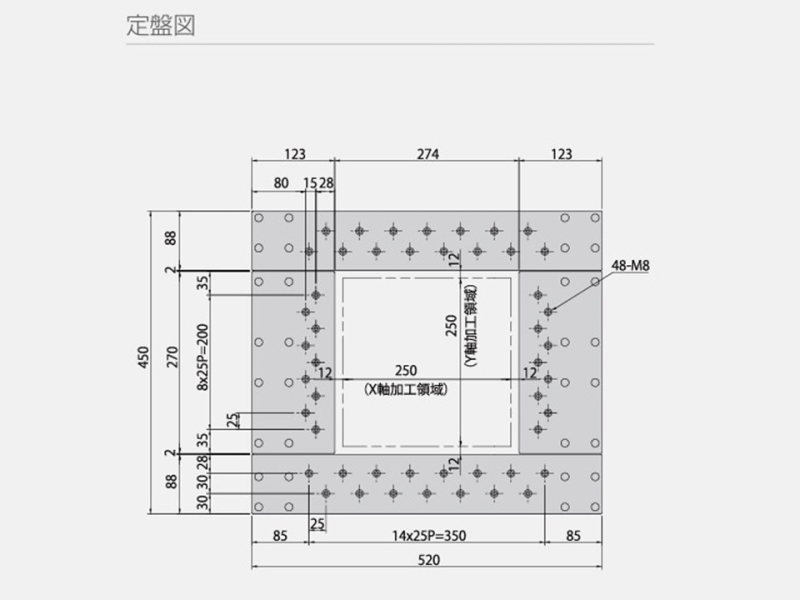

加工テーブル形状
| 口の字型絶縁テーブル（分割構造） |
最大加工物質量
(kg) | 150 |
ストローク (mm) |
X : 250
Y : 250
Z : 200
U : -35～35
V : -35～35
|
最大テーパ角度
(°) | -10～10 |
ワイヤ径 (mm) |
φ : 0.05～0.20
|
加工液 | 油（第4種第3石油類） |
加工液タンク容量
(L) | 330 |

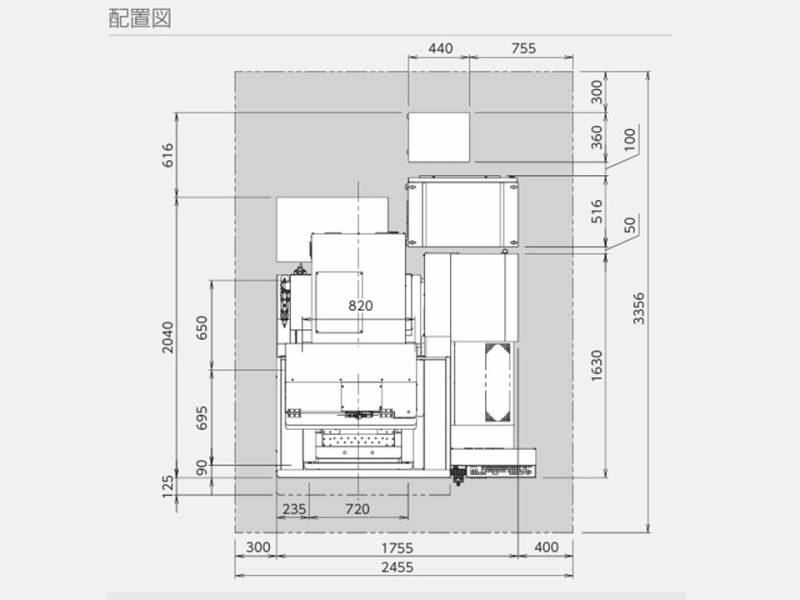

床面サイズ (mm) |
W : 2470
D : 3200
|

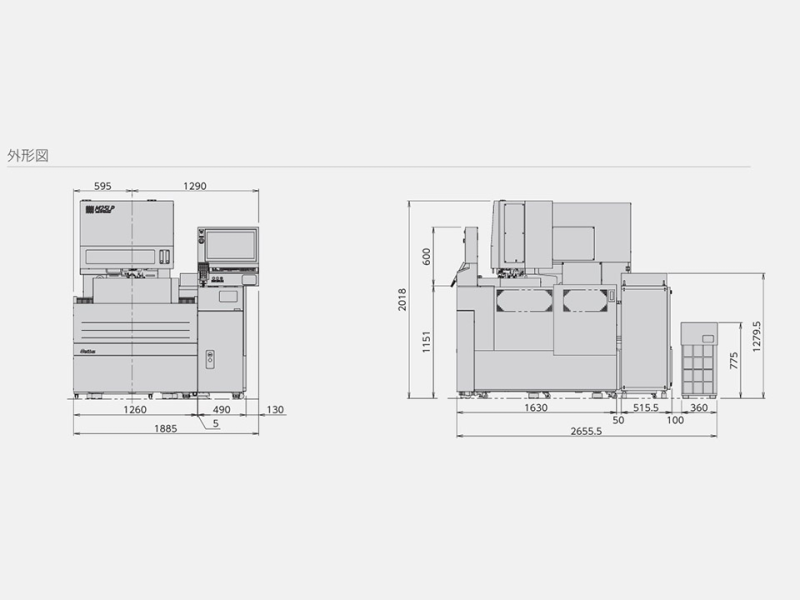

機械サイズ (mm) |
W : 1770
D : 2040
H : 2018
|
機械重量 (kg) | 3100 |
制御装置(仕様)
| 【SmartNC】
入力方法：MDI、イーサーネット、USB
ディスプレイ：21.5インチ静電容量式、タッチパネル
制御軸数：5軸(同時4軸)
最小設定単位：0.1/0.01μm
最小駆動単位：0.01μm
プログラム記憶容量：1GB |
加工電源 | 【MPSC-20】
入力電源：3相200V/220V±10％、11kVA、50/60Hz
質量：160kg |
ろ過装置 | 【MF330】
加工タンク容量：330L
フィルタエレメント：ペーパーフィルタ(内圧式)×2本 |
電機設備 | 一次側電源：3相200/220V±10％
周波数：50/60Hz±1％
接続端子台：M5(5.5㎟～22㎟)
電気容量(機械)：11kVA
電気容量(冷却装置)：0.36/1.43kW(50/60Hz)
推奨漏電遮断機(機械)：定格電流50A 定格感度電流100mA
推奨漏電遮断機(冷却装置)：定格電流10A 定格感度電流30mA
設置工事：機械1第毎のC種設置工事（設置抵抗10Ω以下・14㎟以上の可とう銅より線）
電波障害：ワイヤ放電加工機の設置により周囲に電波障害を与える場合、シールドルームの設置が必要 |
圧縮空気設備
| 圧力：0.5MPa以上
流量：100L/min(ANR)以上
接続口：ナイロンまたはウレタンホースφ8mm継手 |
設置場所 | 使用可能設置温度：5℃～40℃
推奨温度：20℃(±0.5℃)、サーマルアジャスト24(オプション)付の場合20℃(±1.5℃)
湿度：30％～75％R.H(結露しないこと)
雰囲気：酸ミスト等腐食性ガス及び粉塵が無いこと
標高：1000m以下
基礎：400mm以上のコンクリート厚さ
許容振動値 ：加速度0.5Gal以下、振幅1µm以下(1Hz≦f≦50Hz) |
発熱量 | 電源装置：最大 1678Kcal/h
機械：最大 955Kcal/h
加工液冷却装置：最大 2752Kcal/h
合計：最大 5385Kcal/h |
備考 | ・最大テーパ角度は、100mmの場合です。
・使用ワイヤの0.05mmはオプションです。
・圧縮空気設備の流量にあるANRとは、参照基準大気（温度20℃、絶対圧101.3kPa(760mmHg)、相対湿度65%の空気）のことです。 |
| メーカーHP | |
