オークマ株式会社

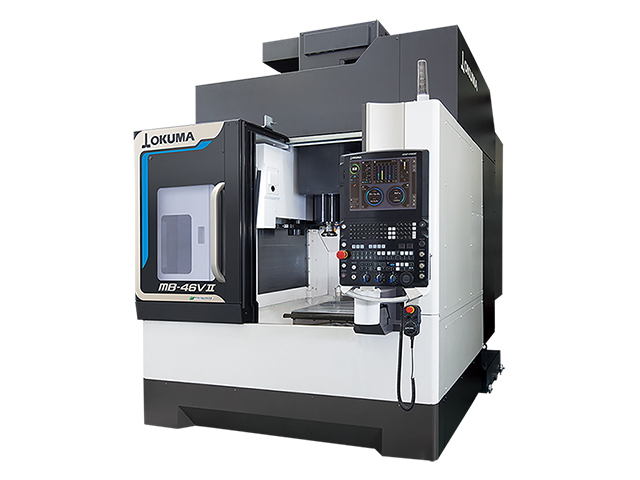

MB-46VⅡ(No.40主軸)

お気に入りに追加
メーカー オークマ株式会社
分類 立形マシニング
製品名 MB-46VⅡ(No.40主軸)
テーブルサイズ
(mm)
 W : 760 D : 460
ストローク(X)
(mm)
 560
ストローク(Y)
(mm)
 460
ストローク(Z)
(mm)
 460
主軸端面とテーブル上面の距離
(mm)
 150～610
床面からテーブル上面の距離
(mm)
 800
コラムリフトアップ量
(mm)
 500
主軸テーパ
7/24テーパNo.40
主軸回転数 (min-1)
 15000
主軸シフト段数
(段)
 無
主軸径(軸受内径)
(mm)
 φ : 70
主軸用電動機
22/18.5(10分/連続)
送り軸用電動機
(kW)
 X : 3.5 Y : 3.5 Z : 4.6
制御装置メーカー
OSP
制御装置
P500M
床面サイズ (mm)
 W : 1950 D : 2810
機械サイズ (mm)
 H : 2746
機械重量 (kg)
 7300
早送り速度 (m/min)
 X : 42 Y : 42 Z : 36
切削送り速度
(m/min)
 X : 32 Y : 32 Z : 32
ツールシャンク形式
MAS BT.40
プルスタッド形式
MAS2
工具本数 (本)
 20
工具径(隣接あり)
(mm)
 90
工具径(隣接なし)
(mm)
 125
工具長さ (mm)
 300
工具質量 (kg)
 8
工具質量モーメント
(N･m)
 7.8(8kg×100mm)
工具選択方式
メモリランダム
