オークマ株式会社

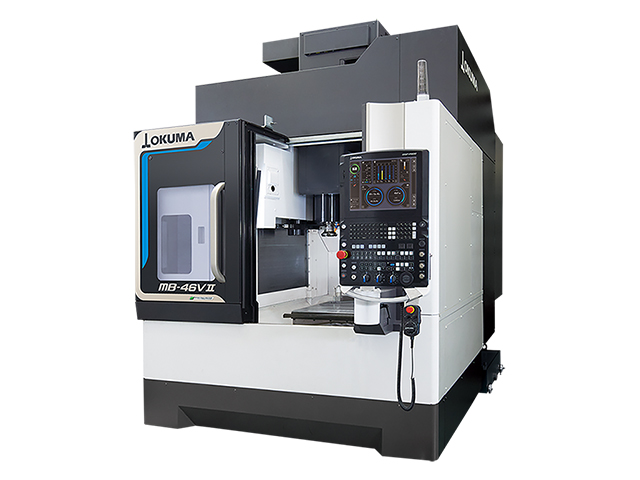

MB-46VEⅡ(No.40主軸)

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	オークマ株式会社
分類	立形マシニング
製品名	MB-46VEⅡ(No.40主軸)
テーブルサイズ (mm)	W : 1000 D : 460
ストローク(X) (mm)	762
ストローク(Y) (mm)	460
ストローク(Z) (mm)	460
主軸端面とテーブル上面の距離 (mm)	150～610
床面からテーブル上面の距離 (mm)	800
コラムリフトアップ量 (mm)	700
主軸テーパ	7/24テーパNo.40
主軸回転数 (min-1)	15000
主軸シフト段数 (段)	無
主軸径(軸受内径) (mm)	φ : 70
主軸用電動機	22/18.5(10分/連続)
送り軸用電動機 (kW)	X : 3.5 Y : 3.5 Z : 4.6
制御装置メーカー	OSP
制御装置	P500M
床面サイズ (mm)	W : 2210 D : 2810
機械サイズ (mm)	H : 2746
機械重量 (kg)	7500
早送り速度 (m/min)	X : 42 Y : 42 Z : 36
切削送り速度 (m/min)	X : 32 Y : 32 Z : 32
ツールシャンク形式	MAS BT.40
プルスタッド形式	MAS2
工具本数 (本)	20
工具径(隣接あり) (mm)	90
工具径(隣接なし) (mm)	125
工具長さ (mm)	300
工具質量 (kg)	8
工具質量モーメント (N･m)	7.8(8kg×100mm)
工具選択方式	メモリランダム
