| メーカー | 西部電機株式会社 |
| 分類 | ワイヤ放電加工機 |

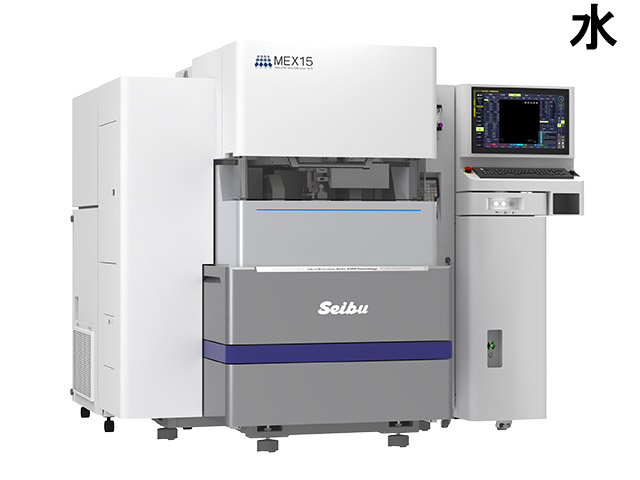

| 製品名 | 超精密ワイヤ放電加工機 MEX15（油仕様、水仕様） |
特長・特徴 | 精度の高みを追求し、辿り着いた技術の頂点
西部電機史上最高性能のマシン |
制御装置 | SmartNC |

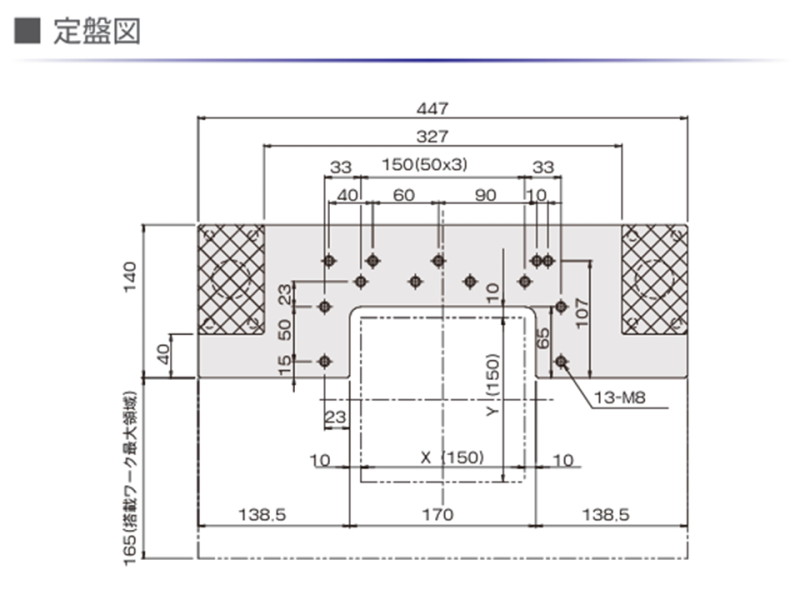

最大加工サイズ
(mm) |
W : 180
D : 165
H : 60
|
最大加工物質量
(kg) | 12 |
ストローク (mm) |
X : 150
Y : 150
Z : 120
U : -20～20
V : -20～20
|
最大テーパ角度
(°) | -10～10 |
ワイヤ径 (mm) |
φ : 0.03～0.15
|

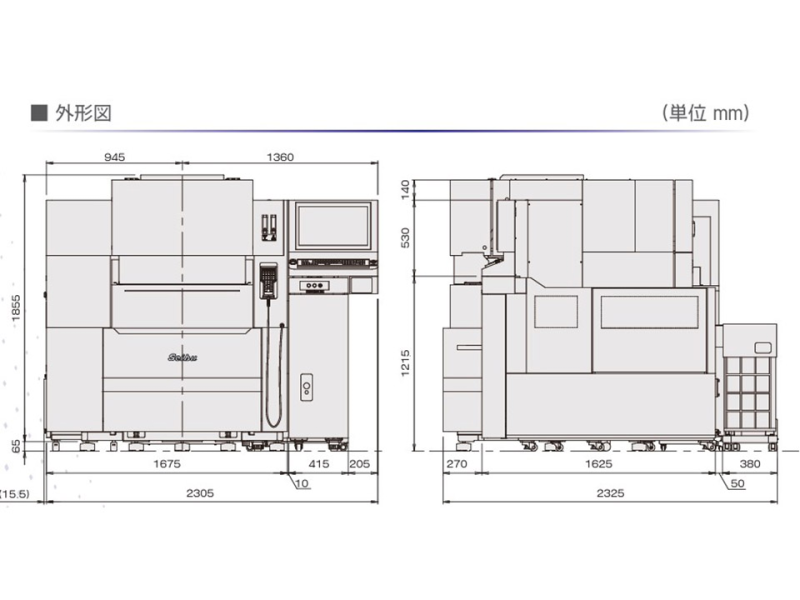

機械サイズ (mm) |
W : 1830
D : 1770
H : 1855
|
機械重量 (kg) | 3250 |
制御装置(仕様)
| 【SmartNC】
入力方法：MDI、イーサーネット、USB
ディスプレイ：21.5インチ静電容量式、タッチパネル
制御軸数：5軸(同時4軸)
最小設定単位：0.01μm
最小駆動単位：0.01μm
プログラム記憶容量：1GB |
加工電源 | 【MPSC-20】
入力電源：3相200V/220V±10％、11kVA、50/60Hz
質量：160kg |
ろ過装置 | 【NF300】
加工タンク容量：300L
フィルタエレメント：ペーパーフィルタ(内圧式)×2本
加工液：（油仕様）第4類第3石油類、（水仕様）イオン交換水
質量：400kg |
電機設備 | 一次電源：3相200/220V±10％
周波数：50/60Hz±1％
接続端子台：M5(5.5㎟～14㎟)
電気容量(機械)：11kVA
電気容量(冷却装置)：1.43kW(油仕様)/1.61kW(水仕様) |
設置工事 | 機械1台毎のC種接地工事（設置抵抗10Ω以下・14㎟以上の可とう銅より線） |
圧縮空気設備
| 圧力：0.5MPa以上
流量：100L/min(ANR)以上
接続口：外径φ12mmナイロン、ウレタンチューブ用継手 |

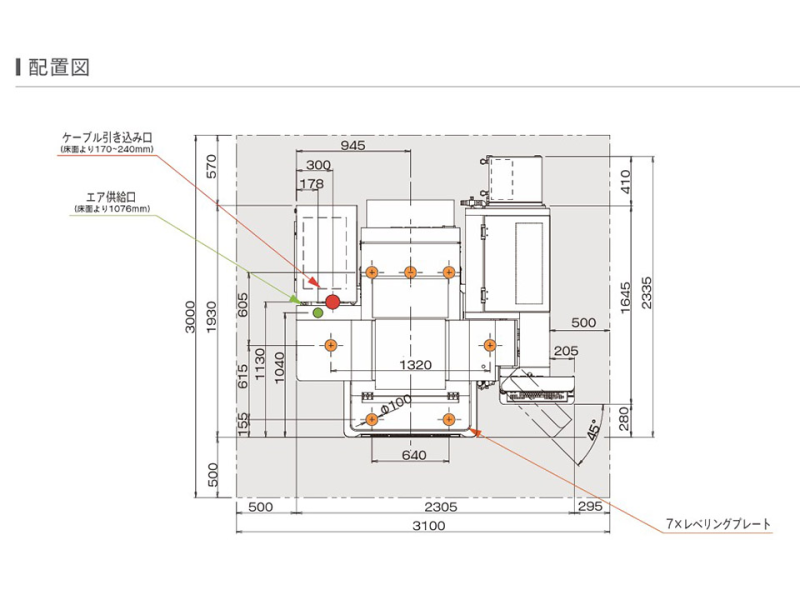

設置場所 | 使用可能設置温度：10℃～40℃
推奨温度：20℃(±1℃)
湿度：30％～75％R.H(結露しないこと)
雰囲気：酸ミスト等腐食性ガス及び粉塵が無いこと
標高：1000m以下
基礎：400mm以上のコンクリート厚さを推奨
床面の傾斜(段差)：5mm/m以内(1mあたり5mmの傾きまたは段差)
許容振動値 ：加速度0.5Gal以下、振幅1µm以下(1Hz≦f≦50Hz)
電波障害：ワイヤ放電加工機の設置により周囲に電波障害を与える場合、シールドルームの設置が必要 |
発熱量 | 電源装置：最大：1892Kcal/h、平均：964Kcal/h
機械：最大：955Kcal/h、平均：478Kcal/h
加工液冷却装置(水仕様)：最大：3268Kcal/h、平均：1634Kcal/h
加工液冷却装置(油仕様)：最大：6115Kcal/h、平均：3048Kcal/h |
備考 | ・最大加工サイズは、工作物最大質量を超えないこと。
・最大加工物質量は、治具等質量を含む。
・最大テーパ角度は、板厚60mm円錐加工の場合です。
・使用ワイヤ径の標準は、0.1mmです。
・圧縮空気設備の流量にあるANRとは、参照基準大気（温度20℃、絶対圧101.3kPa(760mmHg)、相対湿度65%の空気）のことです。 |
