| メーカー | ニデックオーケーケー株式会社 |
| 分類 | 汎用フライス盤 |

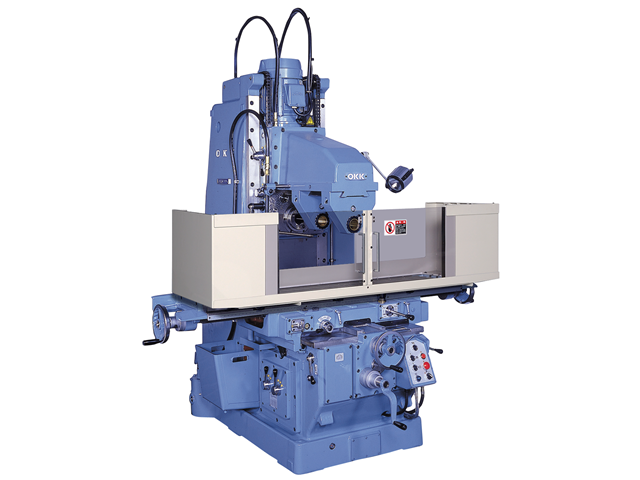

| 製品名 | MH3PⅡ |
特長 | ●ベッド型汎用フライス盤
ニデックオーケーケーマシンの基盤とも成るベッド形汎用フライス盤。
剛性の高い機械構造により、長期間にわたり安定した高精度・強力重切削が可能。
ベッド形のため、重量物加工に威力を発揮。 |
テーブルサイズ
(mm) |
W : 1650
D : 380
|
テーブル移動距離
(mm) |
X : 920
Y : 350
Z : 450
|
テーブル上面から主軸端面までの距離
(mm) | 30～480 |
主軸中心とオーバアーム下面の距離
(mm) | 150 |
T溝本数×寸法
(mm) | 3×18(H8) |
主軸テーパ | 7/24テーパNo.50 |
主軸サイズ (mm) | 128.570 |
主軸回転変数
| 12 |
主軸回転数 (min-1) | 45～1600 |
最大積載質量
(kg) | 1000 |
切削送り速度(m/min)
|
X : 8.5～1400(50Hz), 10～1650(60Hz)
Y : 8.5～1400(50Hz), 10～1650(60Hz)
Z : 切削送り速度X、切削送り速度Yの1/3の数値です。<br>
変換数は変わりません。
|
早送り速度(m/min)
|
X : 2500(50Hz), 3000(60Hz)
Y : 2500(50Hz), 3000(60Hz)
Z : 早送り速度X、早送り速度Yの1/3
|
主軸電動機 (P×kW) | 4×7.5 |
送り軸用電動機
(P×kW) | 4×1.5 |
切削油剤用電動機
(P×W) | 2×125 |
総電機容量 (kVA) | 14(AC220V・50/60Hz) |
床面サイズ (mm) |
W : 3085
D : 1860
|
機械重量 (kg) | 4200 |
備考 | ・アーバサポート使用時の最高主軸回転速度は670min-1です。 |
