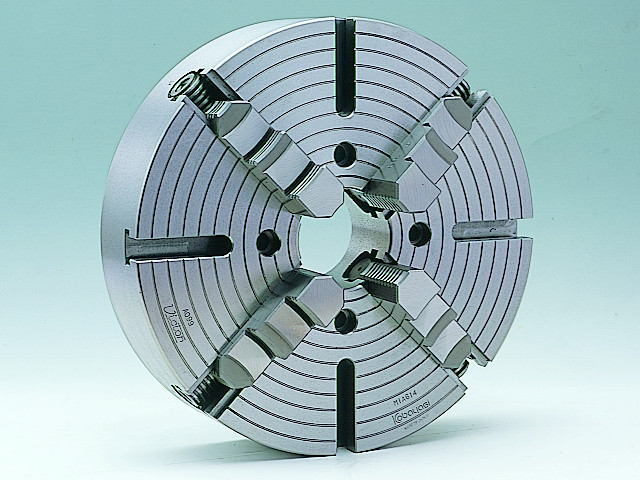

MI 直装型4ツ爪インデペンデントチャック MI-A5-10

お気に入りに追加

メーカー	小林鉄工株式会社
分類	インディペンデントチャック
製品名	MI 直装型4ツ爪インデペンデントチャック MI-A5-10

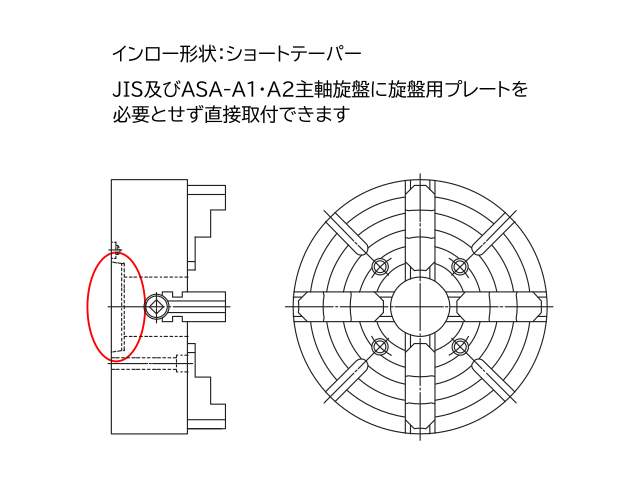

特長・特徴	・JIS及びASA-A1・A2主軸旋盤にプレートなしに直接取り付けできる4ツ爪単動のショートテーパーチャックです。・丸ものワークや異形ワークの把握に適しています。
チャック外径 (mm)	φ : 15～200
チャック内径 (mm)	φ : 76～190
本体許容回転数 (min-1)	2000
質量 (kg)	20
本体(GD2) (N･m2)	5.69
A	255
B	80
C	65
D	82.558
E	104.8
F	14.5
G	10
H	35
J	90
K	30
L	14
N	49
備考	d取付ボルト：4-M10×85
メーカーHP
