小林鉄工株式会社

MI 直装型4ツ爪インデペンデントチャック MI-A6-14

お気に入りに追加

メーカー	小林鉄工株式会社
分類	インディペンデントチャック

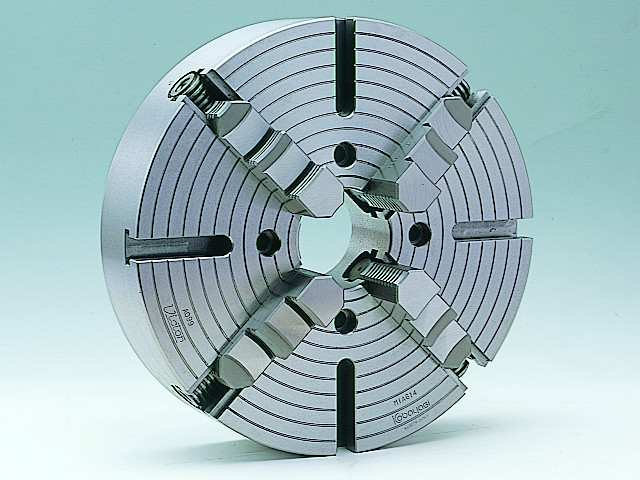

製品名	MI 直装型4ツ爪インデペンデントチャック MI-A6-14

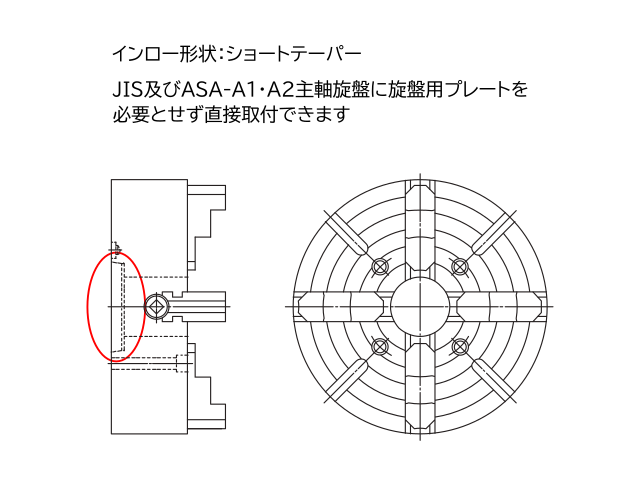

特長・特徴	・JIS及びASA-A1・A2主軸旋盤にプレートなしに直接取り付けできる4ツ爪単動のショートテーパーチャックです。・丸ものワークや異形ワークの把握に適しています。
爪数	4
適合主軸端	A1, A2-6
把握外径 (mm)	φ : 18～286
把握内径 (mm)	φ : 92～270
本体許容回転数 (min-1)	1500
最大ハンドルトルク (N･m)	147
爪1個の締付力 (kN)	17
質量 (kg)	39
本体(GD2) (N･m2)	21.6
A	350
B	90
C	80
D	106.37
E	133.4
F	16
G	12
H	45
J	110
K	35
L	18
N	53
備考	d取付ボルト：4-M12×95
メーカーHP
