小林鉄工株式会社

MI 直装型4ツ爪インデペンデントチャック MI-A6-16

お気に入りに追加

メーカー	小林鉄工株式会社
分類	インディペンデントチャック

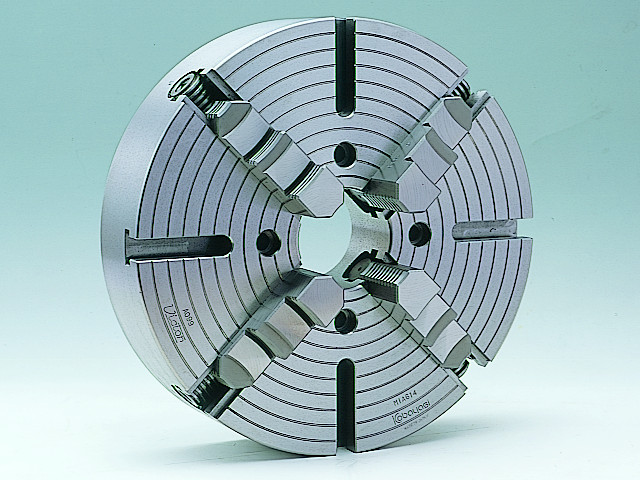

製品名	MI 直装型4ツ爪インデペンデントチャック MI-A6-16

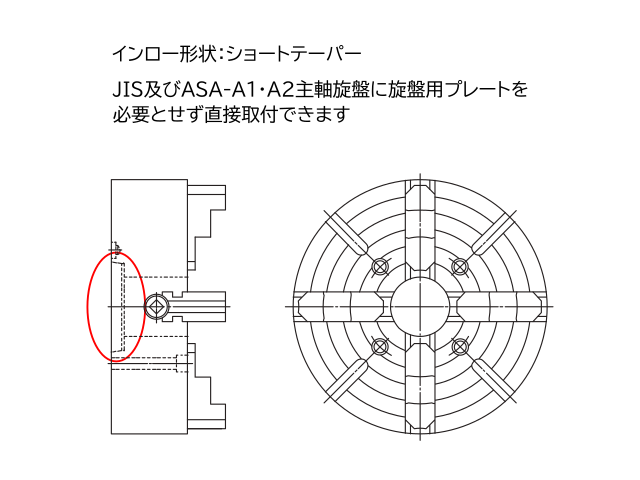

特長・特徴	・JIS及びASA-A1・A2主軸旋盤にプレートなしに直接取り付けできる4ツ爪単動のショートテーパーチャックです。・丸ものワークや異形ワークの把握に適しています。
爪数	4
適合主軸端	A1, A2-6
把握外径 (mm)	φ : 20～326
把握内径 (mm)	φ : 102～305
本体許容回転数 (min-1)	1300
最大ハンドルトルク (N･m)	196
爪1個の締付力 (kN)	20
質量 (kg)	58
本体(GD2) (N･m2)	42.2
A	400
B	100
C	90
D	106.37
E	133.4
F	16
G	14
H	55
J	130
K	40
L	22
N	58
備考	d取付ボルト：8-M12×105
メーカーHP
