小林鉄工株式会社

MI 直装型4ツ爪インデペンデントチャック MI-A8-20

お気に入りに追加

メーカー	小林鉄工株式会社
分類	インディペンデントチャック

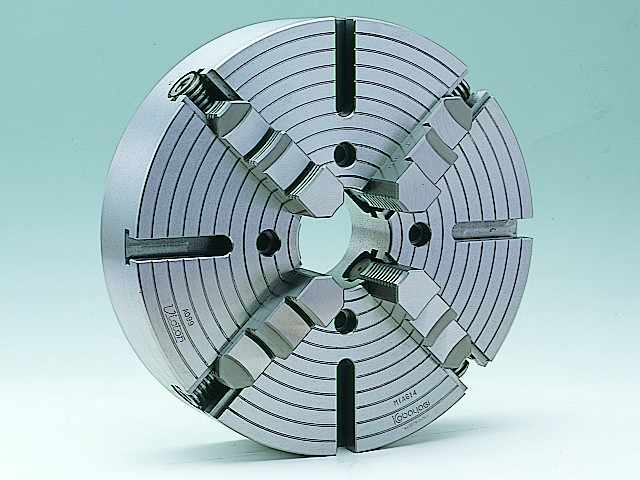

製品名	MI 直装型4ツ爪インデペンデントチャック MI-A8-20

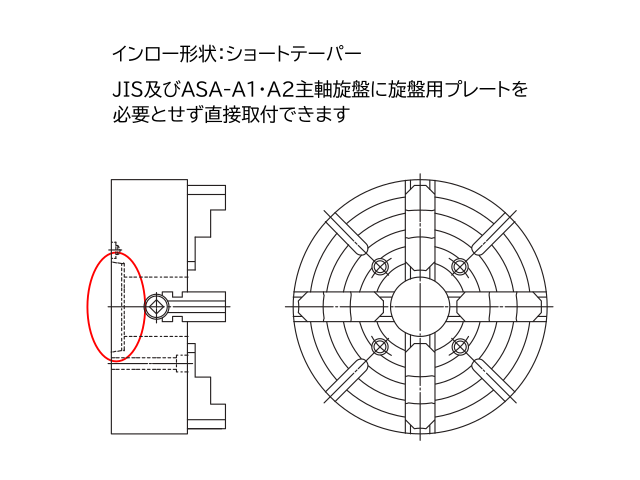

特長・特徴	・JIS及びASA-A1・A2主軸旋盤にプレートなしに直接取り付けできる4ツ爪単動のショートテーパーチャックです。・丸ものワークや異形ワークの把握に適しています。
爪数	4
適合主軸端	A1, A2-8
把握外径 (mm)	φ : 22～410
把握内径 (mm)	φ : 125～390
本体許容回転数 (min-1)	1000
最大ハンドルトルク (N･m)	245
爪1個の締付力 (kN)	23
質量 (kg)	96
本体(GD2) (N･m2)	109
A	500
B	110
C	110
D	139.714
E	171.4
F	18
G	14
H	65
J	150
K	45
L	26
N	63
備考	d取付ボルト：4-M16×115
メーカーHP
