プレス・板金・溶接
レーザー加工機
ファイバーレーザー
ML4020GX-F60
三菱電機株式会社

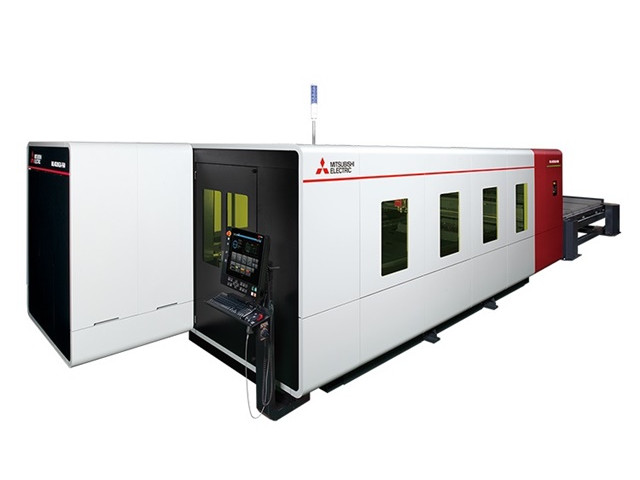

ML4020GX-F60
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
三菱電機株式会社
分類
ファイバーレーザー
製品名
ML4020GX-F60
特長
●二次元ファイバレーザ加工機
移動方式
光走査方式
制御方式
X-Y-Z同時3軸+Z軸倣い制御
最大ワーク寸法
(mm)
W : 4050
D : 4050
パレット搭載質量
(kg)
1650
ワーク支持部高さ
(mm)
890
ストローク
(mm)
X : 4100
Y : 2100
Z : 120
早送り速度
(m/min)
XY : 170
位置決め精度
(mm)
XY : 0.05/500
Z : 0.1/100
繰返し精度
(mm)
XY : -0.01~0.01
発振器定格出力
(kW)
6
床面サイズ
(mm)
W : 14000
D : 7950
機械質量
(kg)
9000
パレットチェンジャ質量
(kg)
4000
備考
・早送り速度はX軸、Y軸のベクトル速度の最大値になります。
・床面サイズは参考値になります。
・機械質量はおおよその数値になります。 パレットチェンジャ質量はおおよその数値になります。
