三菱電機株式会社

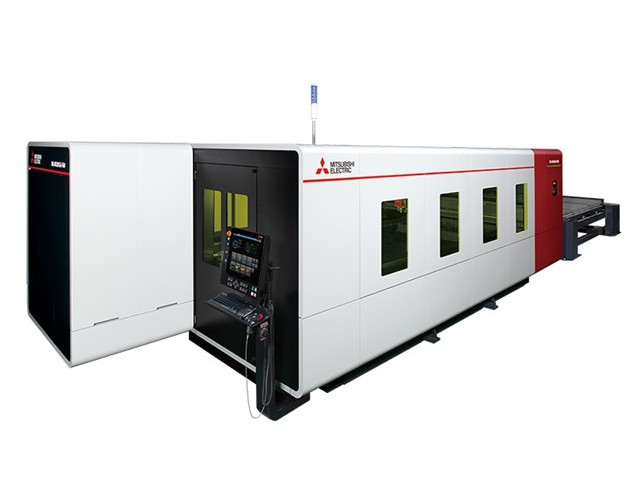

ML4020GX-F80

お気に入りに追加
メーカー 三菱電機株式会社
分類 ファイバーレーザー
製品名 ML4020GX-F80
特長
●二次元ファイバレーザ加工機
移動方式
光走査方式
制御方式
X-Y-Z同時３軸＋Z軸倣い制御
最大ワーク寸法
(mm)
 W : 4050 D : 4050
パレット搭載質量
(kg)
 1650
ワーク支持部高さ
(mm)
 890
ストローク (mm)
 X : 4100 Y : 2100 Z : 120
早送り速度 (m/min)
 XY : 170
位置決め精度
(mm)
 XY : 0.05/500 Z : 0.1/100
繰返し精度 (mm)
 XY : -0.01～0.01
発振器定格出力
(kW)
 8
床面サイズ (mm)
 W : 14000 D : 7950
機械質量 (kg)
 9000
パレットチェンジャ質量
(kg)
 4000
備考
・早送り速度はX軸、Y軸のベクトル速度の最大値になります。
・床面サイズは参考値になります。
・機械質量はおおよその数値になります。 パレットチェンジャ質量はおおよその数値になります。
