一面吸着丸形永磁ミニチャック MMC-8A
カネテック株式会社

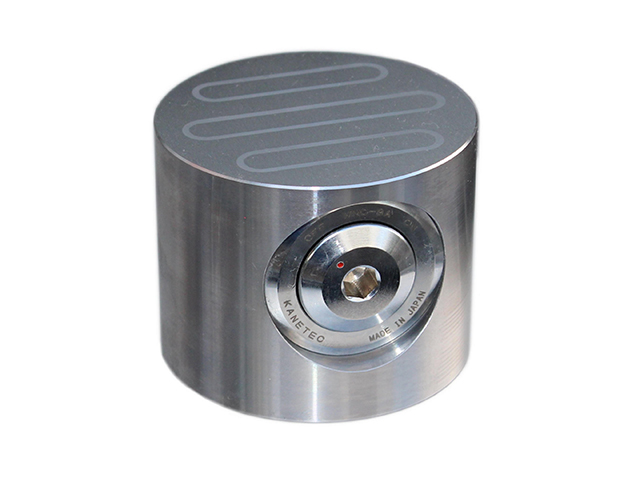

一面吸着丸形永磁ミニチャック MMC-8A
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
カネテック株式会社
分類
永磁チャック
製品名
一面吸着丸形永磁ミニチャック MMC-8A
特長
■アルニコ磁石鋼を使った特殊構造の強力タイプです。
■小形にもかかわらず磁力のON/OFFが可能です。
用途
特殊な形状のワークの補助吸着具としてマグネットチャックと併用し、研削および軽切削に使用します。(但し湿式加工には対応していません)
また、事前にワークをミニチャックに吸着させておき、セット時間のロスを軽減するという方法で、小物や薄物ワークの連続研削作業にも応用できます。

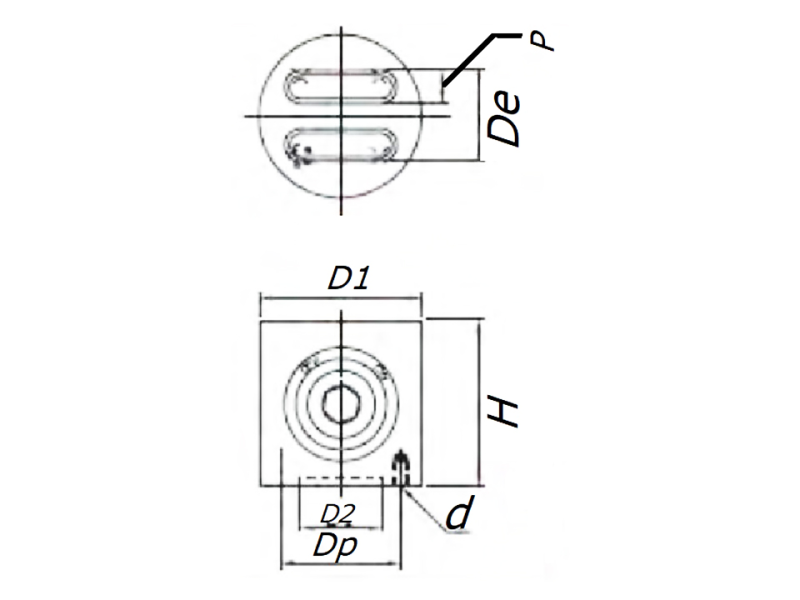

吸着面
(mm)
D1 : 80
De : 54
磁極間隔
(mm)
P : 10
取付面
(mm)
Dp : 60
D2 : 50
d : 4-M6深10
大きさ
(mm)
H : 65
質量(kg)
2.2
ハンドル穴
(mm)
呼び8
吸着力(N)
500
備考
・磁極間隔(P)は、2mm+8mmです。
・吸着力はS15C、□50×t25のテストピースの場合です。
・六角棒スパナが付属します。
