| メーカー | 森合精機株式会社 |
| 分類 | 洗浄機 |

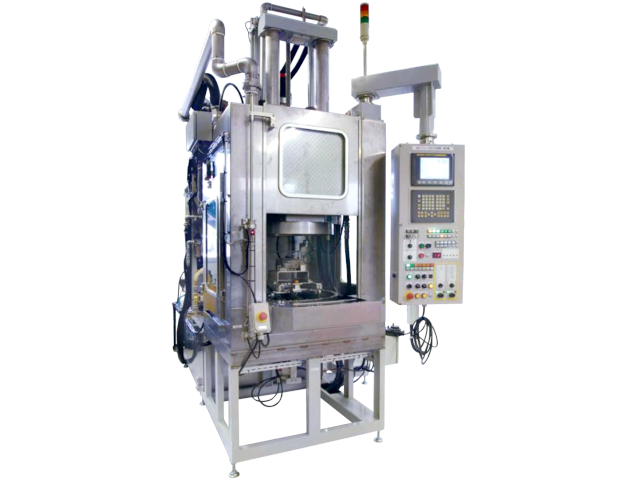

| 製品名 | MSNC-250 |
特長 | CNC制御によるワーク情報に基づいた狙い洗浄とワーク6面の全面洗浄が可能。回路孔等の多い複雑形状ワークで高い洗浄精度を実現。「低圧・高圧」の二流体噴射ノズル＋「超音波」の浸清洗浄にNC揺動制御とテーブル回転制御で複雑形状のワークも高い洗浄精度を発揮。また、チャンバー内でのエアブローで高い水切り乾燥度を実現しました。 |
NC制御機 | Fanuc Series 35i-Model B（軸数：2軸） |
制御付加軸 | ワーク90°チルト回転 |
ストローク (mm) |
Z : 500
C : 0～360
|
早送り速度 (m/min) |
Z : 6
C : 50
|
位置決め精度
(mm) |
Z : 0.1
C : 0.05
|
繰り返し精度(mm)
(mm) | -0.05～0.05 |
繰り返し精度(°)
(°) | 0.01 |
ワーク脱着 | 手動 |
最大ワーク寸法
(φ) |
W : 250
D : 250
H : 250
|
吐出量 (L/min) | 20, 90 |
ポンプ吐出圧
(kgf/cm2) | 30 |
洗浄圧力 (MPa) | 1.3, 10 |
洗浄運転 | 狙い洗浄（高圧）, 外観洗浄（低圧）, 超音波洗浄 |
仕様 | 狙い洗浄（高圧）, 外観洗浄（低圧） |
水切り乾燥方式
| エアブロー、ブロア吸引乾燥 |
付加洗浄機能
| 超音波（40KHz × 600W） |
洗浄液温度 | 常温/加温（ヒータ加温あり） |
本体サイズ (mm) |
W : 1500
D : 3745
H : 3030
|
備考 | ・ストロークZ軸は洗浄チャンバー上下駆動します。
・洗浄圧力が高圧10MPaの場合、吐出量は20L/minとなります。
・洗浄圧力が低圧1.3MPaの場合、吐出量は90L/minとなります。 |
