株式会社メガテック

MTP-1000-18HB

お気に入りに追加

メーカー	株式会社メガテック
分類	門型メカプレス
製品名	MTP-1000-18HB
特長	高速トランスファープレス
圧力/各工程総和 (kN)	1000
各ステージ圧力 (kN)	130, 160
ストローク長 (mm)	190
ストローク数 (spm)	35～80
ダイハイト (mm)	450
上型調整量 (mm)	30
ボルスター面積 (mm)	W : 2250 D : 540
ボルスター厚さ (mm)	100
シャンク穴径 (mm)	φ : 38
フィードストローク/型間ピッチ (mm)	120
クランブストローク (mm)	70
フィードバー内幅 (mm)	180
フィードレベル (mm)	252
フィードバー断面寸法 (mm)	W : 75 D : 25
送り方向	左→右
最大ブランク径	φ : 100
最大絞り深さ (mm)	63
使用空気圧 (MPa)	0.5
主駆動モーター (kW×P)	37×4
工程	18
床面サイズ (mm)	W : 4447 D : 2000
機械サイズ (mm)	H : 3810
機械重量 (kg)	23000

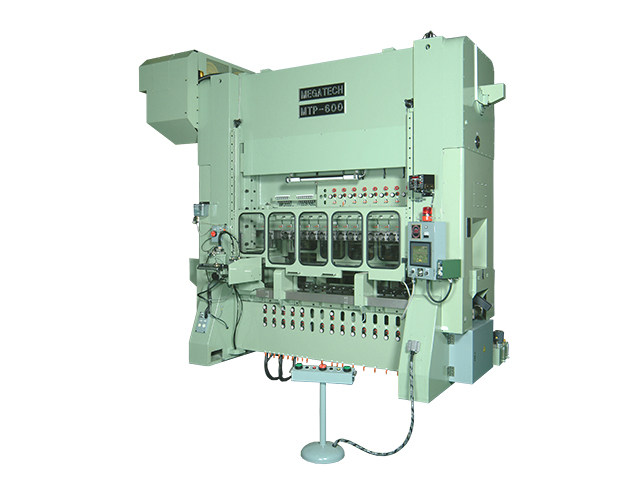

備考	・写真はMTP-600です。・圧力/各工程総和は、1000kN=100tfです。・各ステージ圧力は、130kN=13tf、160kN=16tfです。・各ステージ圧力の160kNは特殊仕様です。・工程数の18工程は実質の数値です。・クランプストロークは、片側の数値です。・フィードバー内幅は、クランプ時の数値です。・フィードレベルは、バー下面迄の数値です。・最大ブランク径と最大絞り深さは、参考の数値です。・使用空気圧は、0.5Mpa=5kg/㎠です。・ご要望による仕様変更につきましては詳細お打ち合わせの上調整させていただきます。
