プレス・板金・溶接
メカプレス
門型メカプレス
高速トランスファープレスMTP-600-14HB
株式会社メガテック

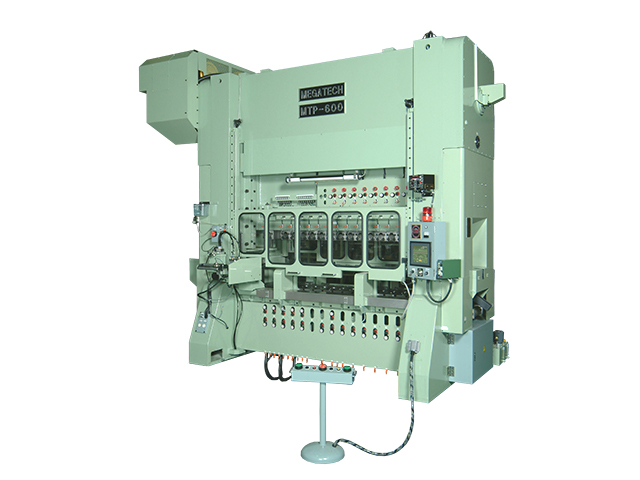

高速トランスファープレスMTP-600-14HB
お気に入りに追加
お問い合わせ
メーカー
株式会社メガテック
分類
門型メカプレス
製品名
高速トランスファープレスMTP-600-14HB
圧力/各工程総和
(kN)
600
各ステージ圧力
(kN)
130
ストローク長
(mm)
160
ストローク数
(spm)
40~120
ダイハイト
(mm)
350
上型調整量
(mm)
30
ボルスター面積
(mm)
W : 1730
D : 450
ボルスター厚さ
(mm)
100
シャンク穴径
(mm)
φ : 40
フィードストローク/型間ピッチ
(mm)
120
クランブストローク
(mm)
60
フィードバー内幅
(mm)
150
フィードレベル
(mm)
180
フィードバー断面寸法
(mm)
W : 70
D : 25
送り方向
左→右
最大ブランク径
φ : 100
最大絞り深さ
(mm)
55
使用空気圧
(MPa)
0.5
主駆動モーター
(kW×P)
15×4
工程
14
床面サイズ
(mm)
W : 3230
D : 1580
機械サイズ
(mm)
H : 3600
機械重量
(kg)
15000
備考
・圧力/各工程総和は、600kN=60tfです。
・各ステージ圧力は、130kN=13tfです。
・クランプストロークは、片側の数値です。
・フィードバー内幅は、クランプ時の数値です。
・フィードレベルは、バー下面迄の数値です。
・最大ブランク径と最大絞り深さは、参考の数値です。
・使用空気圧は、0.5Mpa=5kg/㎠です。
・ご要望による仕様変更につきましては詳細お打ち合わせの上調整させていただきます。
