帝国チャック株式会社

マルチジョウチャック MUL外径デザイン

お気に入りに追加

メーカー	帝国チャック株式会社
分類	マルチジョウチャック

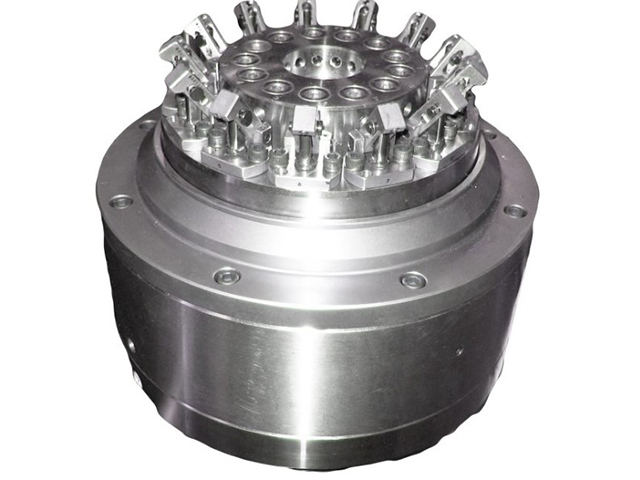

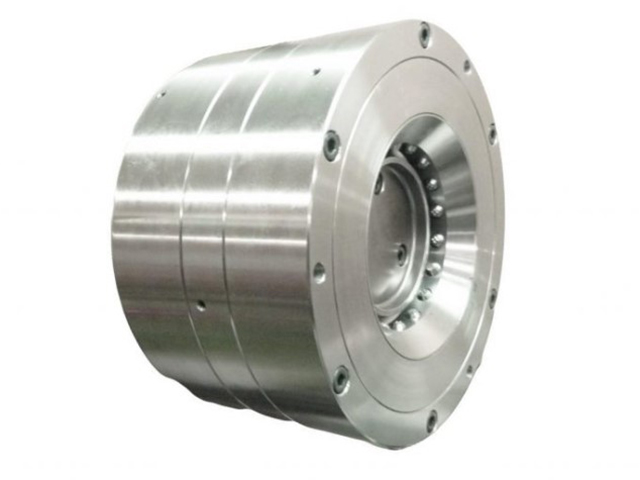

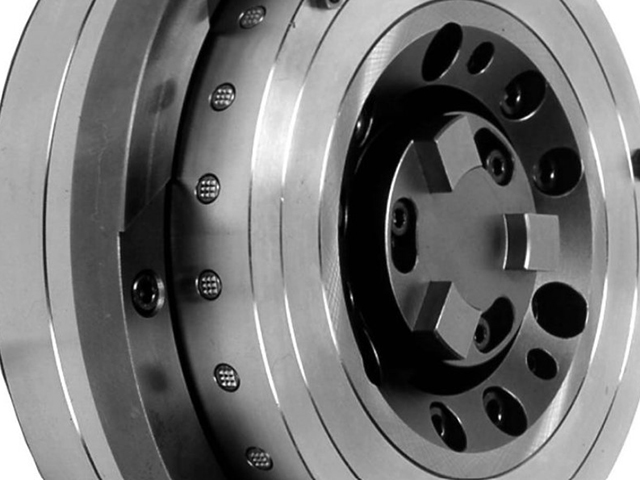

製品名	マルチジョウチャック MUL外径デザイン
特長	●薄肉ワーク加工に最適 ●φ21のボス部を芯基準、4カ所の取付部を端面として、φ250の内径・端面、底部端面を加工します。
把握方法	基準制度は静止型コレットとストッパーで確保し、保持力とワーク逃げやビビり防止はφ260外径(肉厚5mm)をジョウピン(24カ所)による均等把握で対応します。
把握力 (kN)	3～8
加工精度	同心度30μ(真円度振レの影響含む)・平面度20μ・真円度20μ(要求精度100μ)

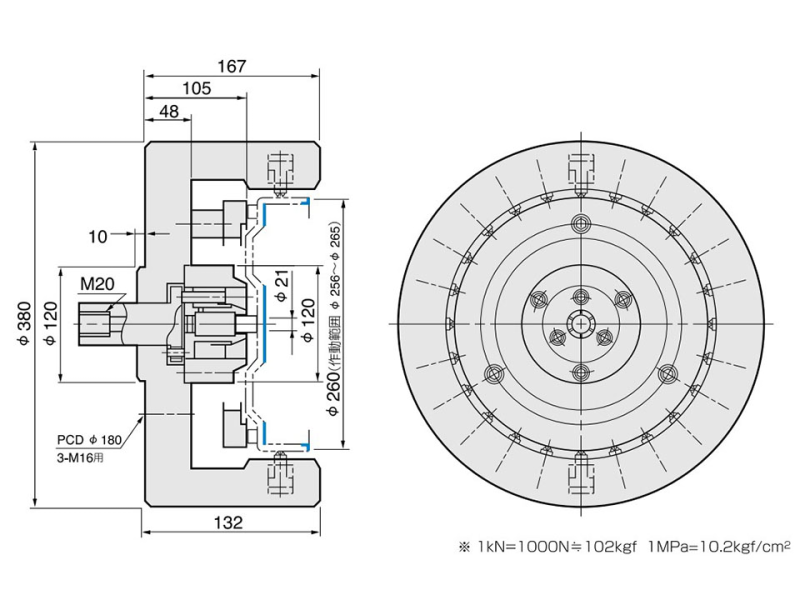

備考	・把握範囲は動作範囲φ246～270に対応します。・寸法図は画像を参照してください。
