| メーカー | ニデックマシンツール株式会社 |
| 分類 | 門形・五面加工機 |
| 製品名 | MV16BxⅡ |
テーブルサイズ
(mm) |
W : 2200
D : 1800
|
テーブル移動量
(mm) |
X : 2200
Y : 1700
Z : 600
|
テーブル作業面の形状(T溝呼び寸法)
(mm) | 22 |
テーブル作業面の形状(間隔)
(mm) | 140 |
テーブル作業面の形状(本数)
(本) | 13 |
コラム門間距離
(mm) | 2000 |
主軸端面とテーブル上面の距離
(mm) | 200～860 |
床面からテーブル上面の距離
(mm) | 900 |
主軸テーパ | 7/24テーパNo.50 |
主軸回転数 (min-1) | 35～7000 |
主軸シフト段数
(段) | 2段(巻線切換式) |
主軸直径 (mm) |
φ : 100
|
制御装置メーカー
| FANUC |
制御装置 | 32iB-Plus |
最大積載質量
(kg) | 8000 |
床面サイズ (mm) |
W : 8000
D : 6170
|
機械サイズ (mm) |
W : 7500
D : 4020
H : 3460
|
機械重量 (kg) | 25000 |
早送り速度 (m/min) |
X : 32
Y : 32
Z : 32
|
切削送り速度
(m/min) | 0.001～10, 0.001～32 |
ツールシャンク形式
| JIS B6101 50番
二面拘束BIG-PLUS対応主軸 |
プルスタッド形式
| MAS-Ⅱ |
工具本数 (本) | 30 |
工具径(隣接あり)
(mm) | 125 |
工具径(隣接なし)
(mm) | 224 |
工具長さ (mm) | 400 |
工具質量 (kg) | 20 |
工具選択方式
| メモリランダム |
工具交換時間(Tool to Tool)
(sec) | 4.3 |
エアー圧力 (MPa) | 0.4～0.7 |
エアー流量 (NL/min) | 400 |
電源電圧 (V) | AC200±10％(50Hz±1Hz), AC220±60％(50Hz±1Hz) |
総電気容量 (kVA) | 61 |
クーラントタンク容量
(L) | 550 |
オイルクーラータンク容量
(L) | 70 |
電動パワーユニットタンク容量
(L) | 1.9 |

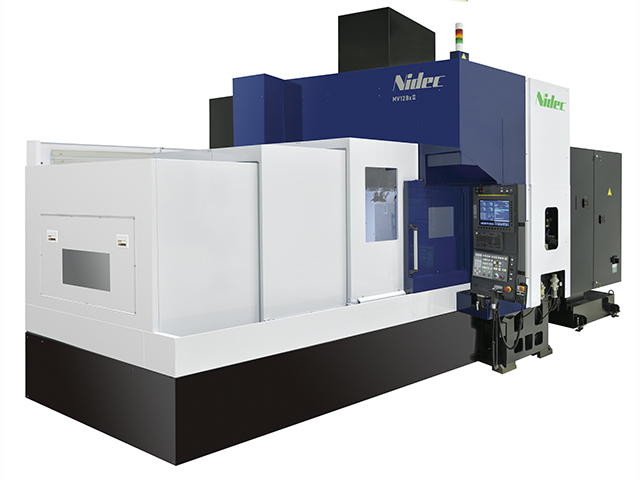

備考 | ・画像はMV12BxⅡです。
・床面サイズ、機械サイズは、コンベア付加時にはサイズが変更になります。
また、工具マガジンへのアクセス寸法を含んでいません。
マガジン側を壁際に設置する場合は1500mm程度、壁から離して機械を設置してください。
・切削送り速度の0.0001～32m/minは、HQ制御のみの値です。
・最大工具径は、φ125mm以下であれば通常通りで問題ありません。
Φ125mmを超える場合、以下の条件下でφ224mmにできます。
1)隣接する工具を空ポットとし、大径工具として登録してください。大径工具として登録すれば登録したポットに返却されます。
2)工具ホルダー形状は、別途標準仕様書をご確認ください。
・マガジン収納工具質量の合計が300kg以内です。また、工具は偏って収納できません。
・電源電圧の、供給エアの洗浄度はISO8573-1/JISB8392-1における等級3.5.4相当以上としてください。
水分、粉塵、オゾンなどの不純物が十分除去されない空気を機械に供給した場合、機械内部の部品が損傷することがあります。
供給空気中のオゾン濃度が高い場合には、ホースやパッキンを損傷させる可能性があります。
ターボ形圧縮機や容積形圧縮機(ロータリー式無給油タイプ)のコンプレッサの場合、給油形往復圧縮機に比べ、空気中のオゾン分解(減衰)の割合が小さく、比較的高い濃度のオゾンを含んだ空気が経路内に流れる可能性がありますので、コンプレッサーメーカーに仕様をご確認ください。
・総電機容量は付加するオプションによって変更になる場合があります。
・クーラント用タンクは水溶性のみの値です。 |
