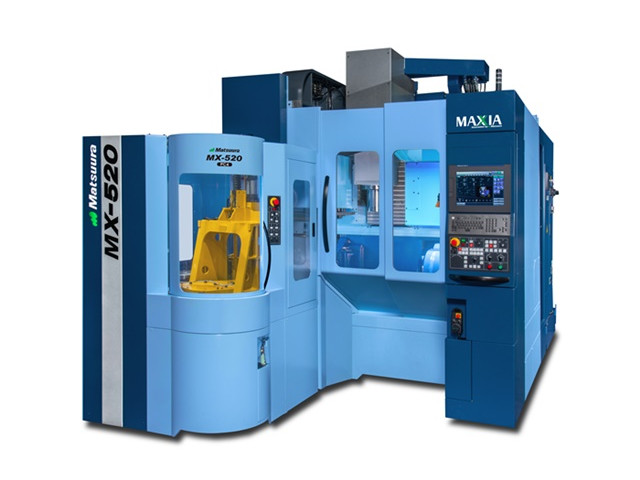

MX-520
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
株式会社松浦機械製作所
分類
5軸加工機
製品名
MX-520
テーブルサイズ
(mm)
φ : 300, 400, 500
ストローク(X)
(mm)
630
ストローク(Y)
(mm)
560
ストローク(Z)
(mm)
510
主軸テーパ
BBT40
主軸回転数
(min-1)
12000, 20000
制御装置メーカー
FANUC
制御装置
G-TECH 31IB
最大積載質量
(kg)
200
床面サイズ
(mm)
W : 4470
D : 6659
機械サイズ
(mm)
H : 2950
機械重量
(kg)
9450
スルースピンドル圧
(MPa)
2, 7
ワーク最大振り回し径
(mm)
520
標準テーブル数
1
APC標準パレット数
4
APCテーブル追加可能数
0
工具本数
(本)
60, 90, 120
備考
主軸回転数の20, 000はオプションです。 スルースピンドル圧 はオプションです。テーブル寸法(φ)の400はオプションでパレット仕様です。 工具本数の90、120はオプションです。 4パレット、90本ツール仕様の寸法です。
