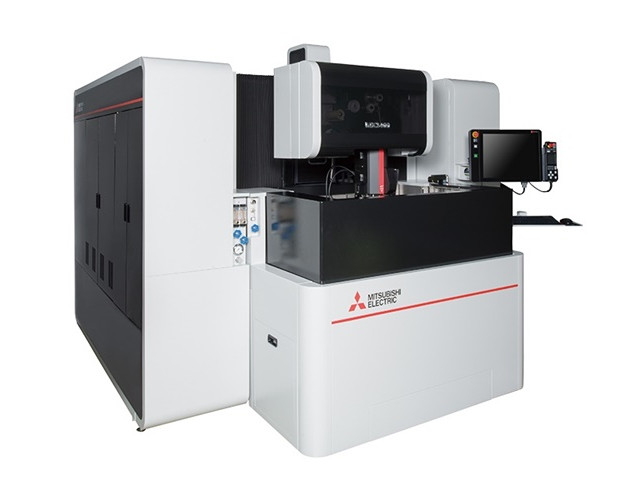

ワイヤ放電加工機MX2400
三菱電機株式会社
ワイヤ放電加工機MX2400
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
三菱電機株式会社
分類
ワイヤ放電加工機
型番
ワイヤ放電加工機MX2400
最大加工サイズ
(mm)
W : 1000
D : 800
H : 200
テーブルサイズ
(mm)
W : 860
D : 860
加工槽内寸
(mm)
W : 1039
D : 824
加工槽液面調整範囲(テーブル上面より)
(mm)
50~250
最大積載質量
(kg)
600
テーブル-電極取付け面間距離
(mm)
0.1~0.25
ストローク
(mm)
X : 600
Y : 420
Z : 220
U : -75~75
V : -75~75
最大テーパ角度
(°)
15
加工液タンク容量
(L)
510
加工液タンクろ過方式
ペーパーフィルタ2本
加工液温度制御装置
ユニットクーラー
床面サイズ
(mm)
W : 2680
D : 3030
機械サイズ
(mm)
H : 2319
機械重量
(kg)
4500
備考
X軸、Y軸、U軸、V軸はオプトドライブ仕様です。 最大テーパ角度はワーク板厚100mmにおいての角度です。 ワイヤ電極径はオプションで0.05mm、0.07を選べます。 加工液タンクの初期投入量は580リットルです。
