聖和精機株式会社

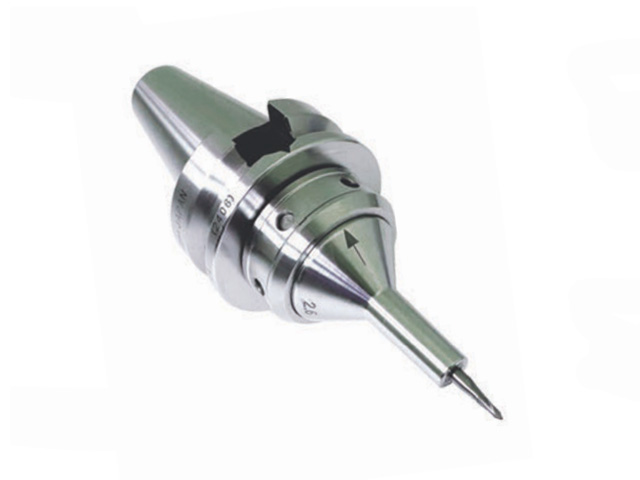

マイクロンチャックNシリーズ　BBT30-HPC03N-085

お気に入りに追加

メーカー	聖和精機株式会社
分類	ミーリングコレットホルダ・ミーリングコレットチャック
製品名	マイクロンチャックNシリーズ　BBT30-HPC03N-085
主軸・シャンク形状	BBT30
把握径 (mm)	φ : 3
刃具挿入量 (mm)	20
チャック先端部外径 (mm)	φ : 9
ホルダ長さ (mm)	85
最大主軸回転数 (min-1)	20000, 30000

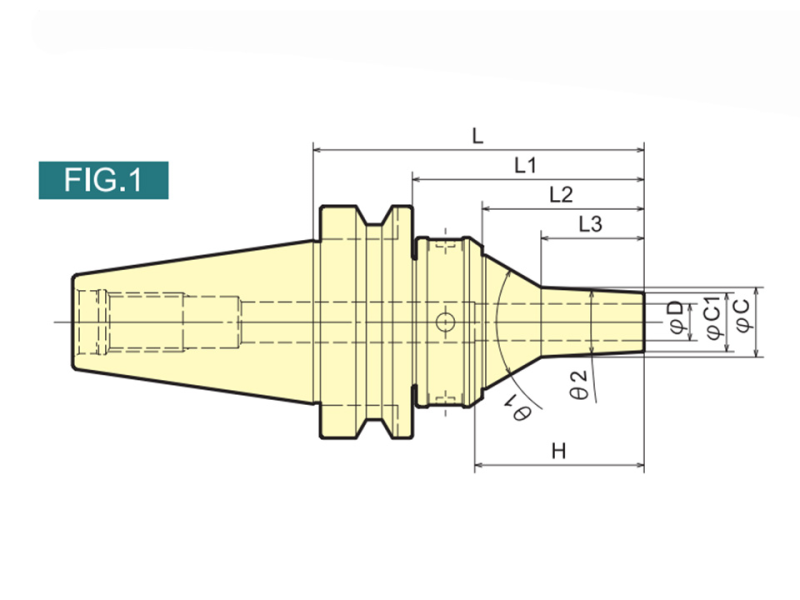

φD (mm)	3
L (mm)	85
L1 (mm)	63
L2 (mm)	44
L3 (mm)	27
φC (mm)	10.4
φC1 (mm)	9
最小刃具挿入量 (mm)	20
θ1 (°)	80
θ2 (°)	3
備考	・G-Typeの最大主軸回転数は30000min-1です。・チャックレンチ・調整ネジは付属しておりません。・表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。・調整ネジが取付け可能なチャック本体はFIG.2のタイプのみです。・メネジなし貫通形状です。・BBTシャンクの場合、振れ精度等級はA級のみとなります。・センタースルー対応は標準装備していますので、そのまま対応可能です。シャンクスルーにつきましては対応出来ません。
