| メーカー | 株式会社イワシタ |
| 分類 | 汎用フライス盤 |

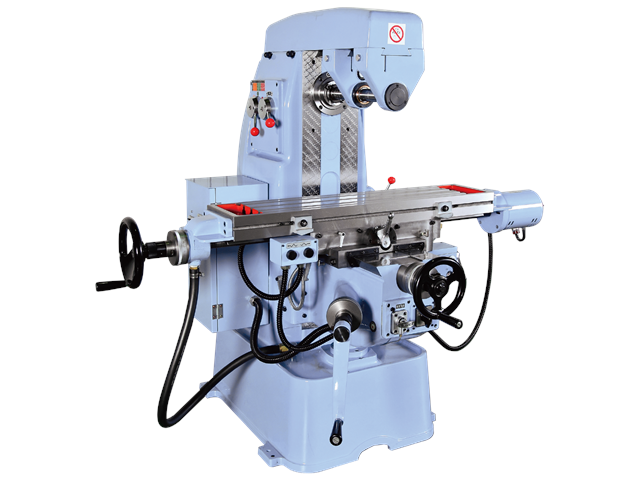

| 製品名 | NK-1 |
特長 | ●横フライス盤 |
テーブルサイズ
(mm) |
W : 955
D : 210
|
テーブル移動距離
(mm) |
X : 610
Y : 200
Z : 400
|
主軸テーパ | NT40 |
主軸モーター
(kW) | 6P×1.5kW |
主軸回転変数
| 手動6段×ベルト3段 |
主軸回転数 (min-1) |
L : 41～425, 50～510
M : 54～566, 65～680
H : 125～1250, 150～1500
|
最大積載質量
(kg) | 200 |
カッターアーバー軸径
(mm) | 25.4 |
切削送り速度(m/min)
|
X : 0.136, 0.238 , 0.287, 0.435, 0.768, 0.922
|
早送り速度(m/min)
|
X : 2400, 2900
|
総電機容量 (kVA) | 5 |
床面サイズ (mm) |
W : 2220
D : 1450
|
機械サイズ (mm) |
W : 1610
D : 1220
H : 1440
|
機械重量 (kg) | 1100 |
備考 | 主軸回転数は、50Hzの場合L41～425 M54～566 H125～1250min-1、60Hzの場合L50～510 M65～680 H150～1500Hzとなります。
切削送り速度(X)の単位はmm/revになります。
切削送り速度(X)は、Lの場合0.136 , 0.238 , 0.287mm/rev、Hの場合0.435 , 0.768 , 0.922mm/revです。
早送り速度(X)は、50Hzの場合2400mm/min、60Hzの場合2900mm/minです。
|
