DMG森精機株式会社

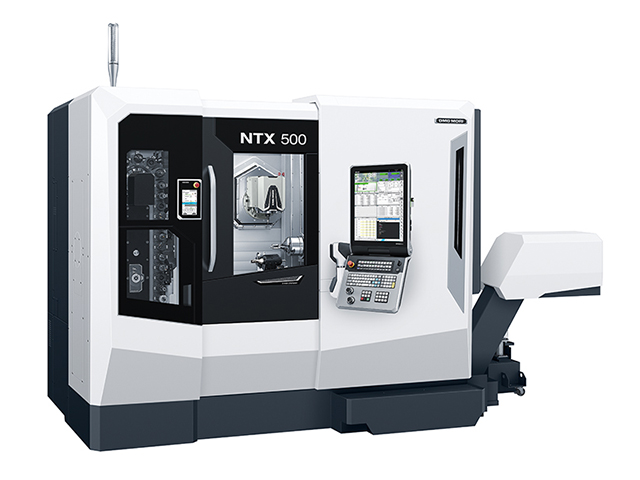

NTX500

お気に入りに追加

比較リストに選択

お問い合わせ

カタログをダウンロード

メーカー	DMG森精機株式会社
分類	複合加工機
製品名	NTX500
最大加工径 (mm)	φ : 350
最大加工長 (mm)	558
ストローク (mm)	X1 : 375 Y1 : 150 Z1 : 550
工具主軸角度 (°)	B : -120～120
主軸回転速度 (min-1)	8000
棒材加工能力(丸) L (mm)	φ : 40
第2主軸回転速度 (min-1)	8000
第2主軸チャックサイズ (inch)	5, 6
第2主軸工具取付け本数	12, 16
工具本数	38, 76, 114
工具主軸シャンク形式(テーパ穴)	CaptoC4, HSK-T40, KM40
チャックサイズ (in)	5, 6
制御装置メーカー	FANUC
制御装置	31iB5 Plus
床面サイズ (mm)	W : 3480 D : 2060
機械サイズ (mm)	H : 2200
備考	・床面サイズ・機械サイズは、チップコンベヤ無しで、工具収納本数が38本の場合です。・主軸回転数は左・右主軸です。・工具本数は、ターンミル主軸の本数です。・ストロークは、ターンミル主軸の値です。・ストローク(X1)は、-75～+300mmの幅があります。・ストローク(Y1)は、-75～+75mmの幅があります。・ストローク(Z1)は、ATC移動量が610+140です。・第2主軸工具取付け本数は、12角、16角です。
メーカーHP

お問い合わせ

カタログをダウンロード
