| メーカー | 株式会社大宮マシナリー |
| 分類 | センタレス研削盤 |

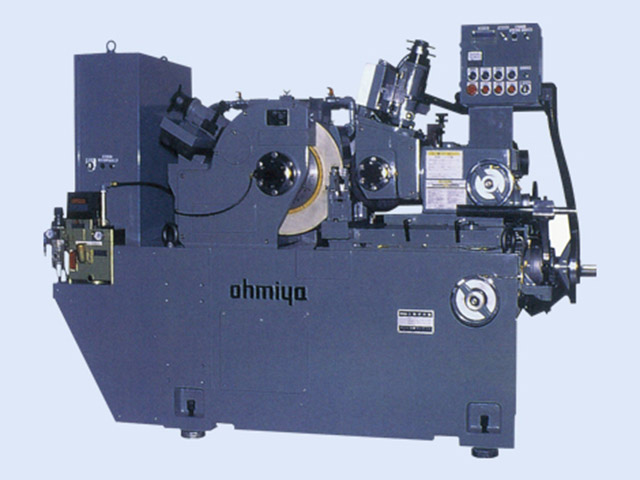

| 製品名 | OC-18BR-150 |
特長・特徴 | ●研削といし軸・調整車軸とも超精密複列円筒コロ軸受けで支持され、軸受けの給油・冷却はオイルミスト装置で行っています。
●調整車駆動は可変モーターを使用し、無段階の変速ができます。
●上下二つのテーブルは、それぞれ粗送り、微小切り込みが可能ですから、種々の使い方ができます。
●機械の振動・熱変位防止の為の種々の対策が施されておりますから、最良の精度が得られます。
●各種自動化の仕様がフレキシブルに対応可能な機構となっております。 |
砥石サイズ (mm) |
D : 455
W : 150
d : 228.6
|
砥石回転速 (m/min) | 2000, 2700 |
砥石回転数 (min-1) | 1390 |
研削能力 (mm) |
φ : 1～40(40～100)条件による
|
ドレッサ | 150 |
砥石軸モータ
(kW) | 11 |
研削液ポンプモータ
(kW) | 0.18 |
調整車寸法 (mm) |
D : 255
W : 150
d : 111.2
|
調整車回転数
(min-1) | 10～250(無段変速) |
調整車モータ
(kW) | 1.5(可変モータ) |
調整車送り角度
(°) | 5 |
調整車水平旋回角度
(°) | -1～1 |
機械サイズ (mm) |
W : 2200
D : 1800
H : 1500
|
機械重量 (kg) | 3000 |
備考 | ・砥石回転速の2700m/minはオプションです。 |
