| メーカー | PALMARY |
| 分類 | センタレス研削盤 |

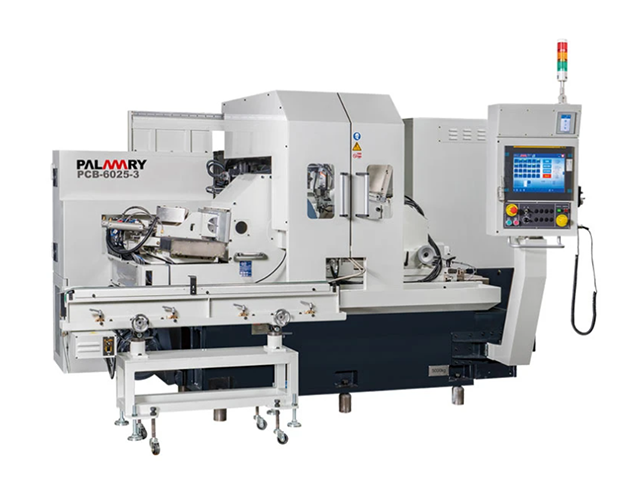

| 製品名 | PCB-6025-3 |
制御装置メーカー
| FANUC |
最大加工径 (mm) |
φ : 2～8, 70～150
|
砥石サイズ (mm) |
D : 610
W : 255
d : 304.8
|
砥石回転速 (m/min) | 2700, 3600 |
砥石モータ | 20HP×4P(15kW)(オプション：30HP×4P(22kW)) |
砥石潤滑方式
| オイルミスト式 |
調整車寸法 (mm) |
D : 330
W : 255
d : 152.4
|
調整車回転数
(min-1) | 10～300 |
調整車モータ
(kW) | 3.0(サーボモータ) |
調整車送り角度
(°) | -5～5 |
調整車水平旋回角度
(°) | -0.5～0.5 |
調整車ドレス角度
(°) | -5～5 |
調整車潤滑方式
| グリス式 |
調整車端面調整
(mm) | -3～3 |
下部スライド
| ボールスクリュー＋ハーモニック減速機(角型平スライド) |
上部スライド
| ボールスクリュー(アリ溝) |
潤滑 | 潤滑自動給油機(LUBE) |
機械サイズ (mm) |
W : 3640
D : 1562
H : 2545
|
機械重量 (kg) | 5800 |
備考 | ・カタログ記載の仕様及び寸法は予告なしに変更する場合があります。
・最大加工径φ70～150mmはオプションです。
・砥石回転速3600m/minはオプションです。
・調整車回転数は無段変速です。 |
