| メーカー | 株式会社キラ・コーポレーション |
| 分類 | 立形マシニング |

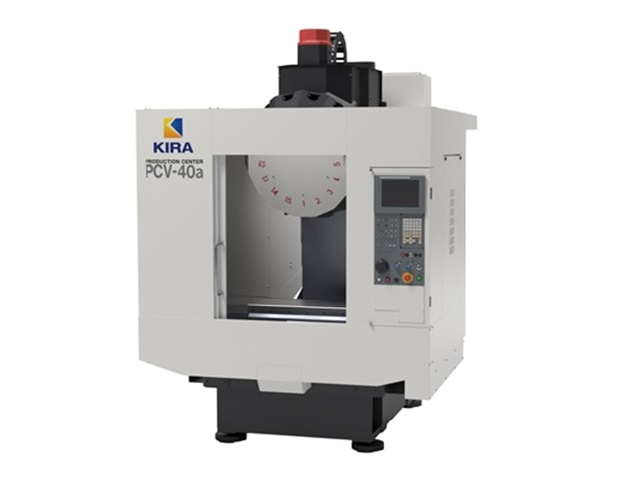

| 製品名 | PCV-40a(自動化タイプ) |
テーブルサイズ
(mm) |
W : 800
D : 400
|
テーブルハイト(床面より)
(mm) | 850 |
テーブル移動量
(mm) |
X : 700
Y : 400
|
パレット上積載質量
(kg) | 500 |
ストローク(X)
(mm) | 700 |
ストローク(Y)
(mm) | 400 |
ストローク(Z)
(mm) | 400 |
主軸中心とコラムの距離
(mm) | 545 |
主軸端面とテーブル上面の距離
(mm) | 600, 800 |
主軸テーパ | BT40, BBT40 |
主軸回転数 (min-1) | 10000, 15000, 24000, 6000 |
主軸最大トルク(短時間/連続)
(N･m) | 53.56/35 |
主軸径(フロント側軸受内径)
(mm) |
φ : 70
|
主軸用電動機(短時間/連続)
(kW) | 15/11/7.5/5.5 |
モータ動力伝達方式
| カップリング |
主軸潤滑方式
| グリース |
制御装置メーカー
| FANUC |
制御装置 | 0i-MF Plus |
最大積載質量
(kg) | 500 |
床面サイズ (mm) |
W : 1800
|
機械サイズ (mm) |
W : 1800
H : 2680
|
機械重量 (kg) | 3700 |
早送り速度 (m/min) |
X : 56
Y : 56
Z : 56
|
切削送り速度
(m/min) |
X : 0.01～100
Y : 0.01～100
Z : 0.01～100
|
早送り加速度
(G) |
X : 0.86
Y : 0.73
Z : 0.7
|
スルースピンドル圧
(MPa) | 2.0, 7.0 |
工具本数 (本) | 15 |
工具径 (mm) | 100 |
工具径(隣接あり)
(mm) | 90 |
工具径(隣接なし)
(mm) | 100 |
工具長さ (mm) | 250 |
工具質量 (kg) | 5 |
工具交換時間(Tool to Tool)
(sec) | 1.8 |
工具交換時間(Chip to Chip)
(sec) | 2.5 |
使用工具(ホルダ)
| BT40, BBT40 |
使用工具(プルスタッド)
| MAS-P40T-1 |
エアー圧力 (MPa) | 0.4～0.55 |
エアー流量 (NL/min) | 500 |
電源電圧 (V) | 200 |
電源周波数 (Hz) | 50, 60 |
制御回路電圧
(V) | 24 |
位置決め精度
(mm) | -0.006～0.006 |
備考 | ・テーブル移動量(Y)は400mmとなっていますが、ATCとの干渉を防ぐため、400mmに加え200mm手前側に移動します。
・主軸端面とテーブル上面の距離の800mmはオプションです。コラム上台が200mmあるため、主軸端面とテーブル上面の距離が800mmとなります。
・主軸回転数、高速15000min-1, 超高速24000min-1, 高剛性6000min-1はオプションです。
・スルースピンドル圧の2.0Mpaまたは7.0Mpaはオプションです。
・使用工具(ホルダ)BBT40はオプションです。
・位置決め精度は-0.006未満～0.006未満です。 |
| メーカーHP | |
