| メーカー | 株式会社岡本工作機械製作所 |
| 分類 | ロータリー研削盤 |

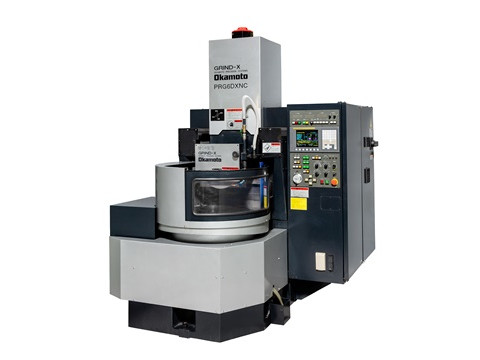

| 製品名 | PRG6DX |
特長 | ●精密ロータリー平面研削盤
・独自の門形構造を採用したことで、安定送り・高精度を実現。といし軸が門形の案内面を移動するので、操作性がよく、切込み時の姿勢変化を抑えます。オペレーターは作業位置を変えることなく段取り、チャック上面の高さが低いためワークの着脱も容易に行うことができます。
・といし軸上下・前後送りを独自の制御装置とACサーボモータでコントロール、正確な精度を実現します。切込最小設定量は0.1μｍで設定が可能です。
・粗研削⇒精研削⇒スパークアウト⇒ワーク外周端停止の自動サイクルを装備。自動サイクル中でもステップ切込みによる追込み加工、テーブル回転速度、総取り代残量、不等速速度等の変更が可能です。 |
チャックサイズ 外径
(mm) |
φ : 600
|
チャックサイズ 有効径
(mm) |
φ : 552
|
テーブルカバー内最大の振り
(mm) |
φ : 750
|
砥石サイズ (mm) |
D : 355, 305
W : 38～50
d : 127
|
砥石回転数 (min-1) | 1500, 1800 |
砥石軸モータ
(kW) | 7.5 |
機械重量 (kg) | 4000 |
備考 | 砥石サイズの外径は、50Hzの場合335mm、60Hzの場合305mmです。
砥石回転速度は、50Hzの場合1500min-1、60Hzの場合1800min-1です。 |
