| メーカー | 株式会社ブンリ |
| 分類 | 切削・研削屑処理機器 |

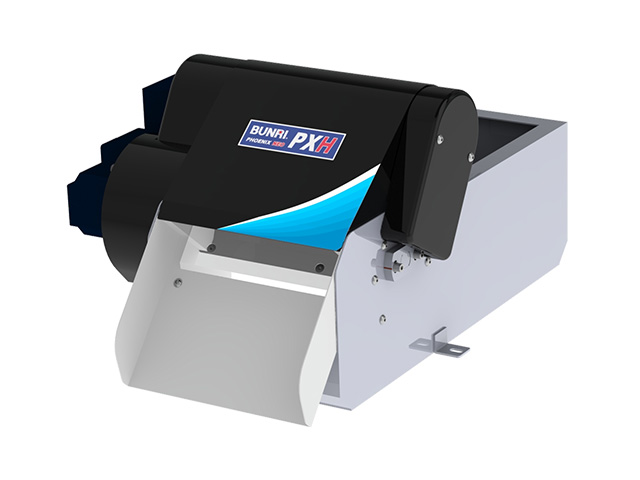

| 製品名 | マグネティックセパレーター フェニックスNEO PXN-12H-NU |
特長 | ●磁性体の研削スラッジを濾過する代表的なクーラント濾過装置です。

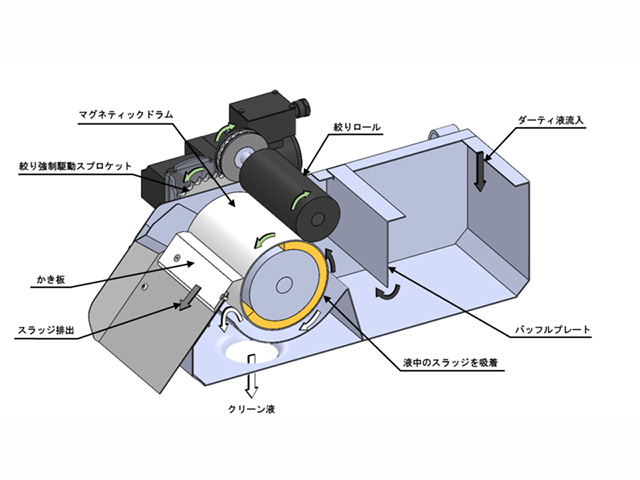

●駆動部（チェーン・スプロケット）の取り付け位置が本体外部のため、スラッジや砥粒による摩耗がありません。また、部品交換やメンテナンスが容易です。
●マグネティックドラムは、表面硬化処理により耐摩耗性が向上しています。
●スプロケット付きの絞りロールのため、スラッジ・油性クーラントによるスリップを抑制します。また、絞りロールの機構の変更により、絞り具合の調整やメンテナンスが容易になりました。
●カートリッジフィルターやペーパーフィルター等の消耗品がないため、産業廃棄物が出ません。
●マグネットの磁力やマグネティックドラム径の異なる 4 機種をラインナップしています。お客様の加工条件や必要な濾過精度に合わせて最適なセパレーターを選定することが可能です。
●ドラムサイズφ140 の高性能のミドルレンジモデルです。 |
適用加工機械
| 適用加工機械(内面研削・平面研削・外径研削・センタレス・ロータリー), シェービング盤, 転造盤など |
ろ過精度 | 20μm, 90％以上 |
クーラント | 水溶性, 油性 |
分類 | 磁性体 |
加工内容 | 研削 |
ワーク材質 | FC・FCD, スチール |
切粉の形状 | 砂状, 綿状, 粒状, 針状 |
研削切粉サイズ
| 超微粒子：5μm～10μm, 微粒子：10μm～100μm, 粗粒子：0.1mm～0.5mm |
工作機械 | 研削盤, シェービング盤, 転造盤, 洗浄機, 焼入れ機, ホーニング盤, 超仕上げ盤(スーパーフィニッシャー), 工具研削盤 |
処理流量(水溶性)
(L/min) | 120 |
処理流量(油性・粘度10mm2/s)
(L/min) | 100 |
処理流量(油性・粘度20mm2/s)
(L/min) | 65 |
処理流量(油性・粘度30mm2/s)
(L/min) | 60 |
ドラム外径 (mm) |
φ : 140
|
モータ容量 (W) | 25 |
本体サイズ (mm) |
W : 547
D : 605
H : 334
|
質量(kg)
| 41 |
チップBOX
| 形式：S-22, 容量：22L |
塗装色 | メジアムメタリック(近似色：マンセルNo.N-6.7) |
オプション | 流入口：ソケット, ニップル, パイプ, 各種フランジ
排出口：左右ソケット付き |
備考 | ・中型、大型モデルもございます。お問い合わせください。
・濾過精度は当社実験に基づくものであり、効果を保証するものではありません。
・油性粘度が30㎟/s超の場合はご相談ください。
・仕様、オプション等により製品重量は異なります。
・指定色に関しましてはご相談ください。
・仕様は予告なく変更することがあります。 |
