聖和精機株式会社

マイクロンチャックRシリーズ　HSKA50-HPC16-110

お気に入りに追加

メーカー	聖和精機株式会社
分類	ミーリングコレットホルダ・ミーリングコレットチャック

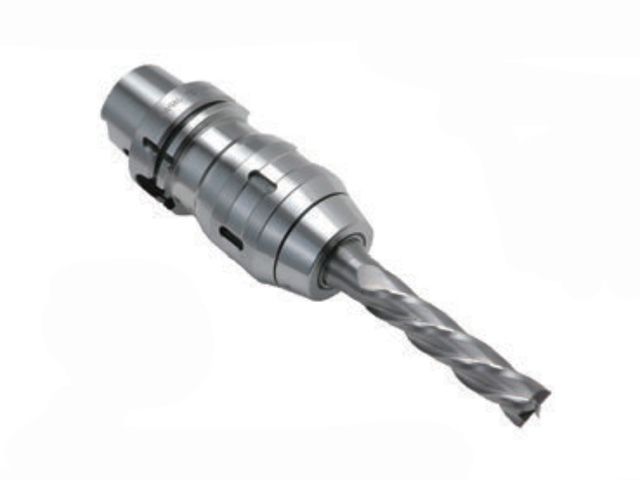

製品名	マイクロンチャックRシリーズ　HSKA50-HPC16-110
主軸・シャンク形状	HSKA50
把握径 (mm)	φ : 16
刃具挿入量 (mm)	40～75, 51～75
チャック先端部外径 (mm)	φ : 34
ホルダ長さ (mm)	110
最大主軸回転数 (min-1)	10000
質量 (kg)	1.4

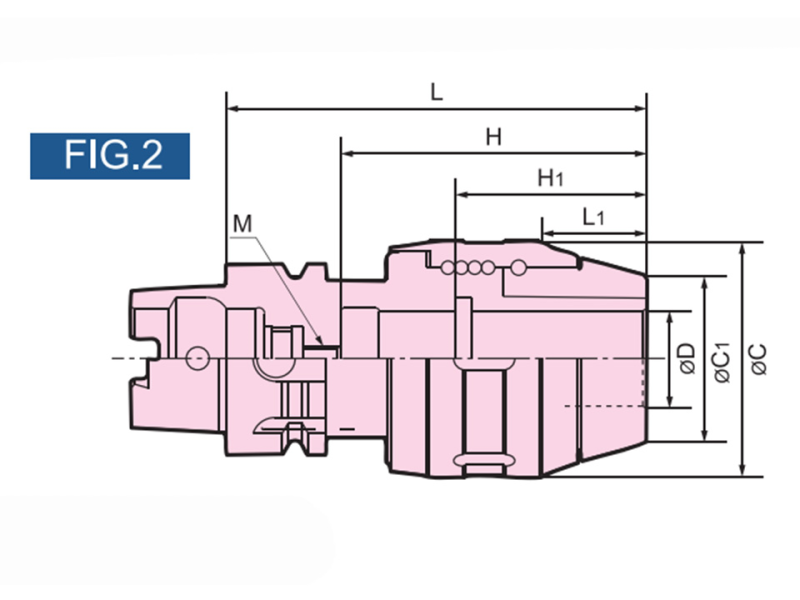

φD (mm)	16
L (mm)	110
L1 (mm)	26
φC (mm)	56
φC1 (mm)	34
H (mm)	75
H1 (mm)	50
最小刃具挿入量(シャンクスルー) (mm)	40
最小刃具挿入量(センタスルー) (mm)	51
調整量 (mm)	57～67
M	M6
備考	・クーラントパイプは付属されております。(固定式) ・チャックレンチ・調整ネジは付属しておりません。・センタースルーでご使用の際は、化粧箱内に付属しているOリングをチャッキング穴内周奥にあるOリング溝に取付け、ご使用ください。また、Oリングは取付けないで、そのままで機械側からクーラント供給した場合、シャンクスルーとしてご使用出来ます。・表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。・他社製ストレートコレットでツバ径が大きい場合、装着時にチャック本体端面部にシャンクが出来ることがあります。
