聖和精機株式会社

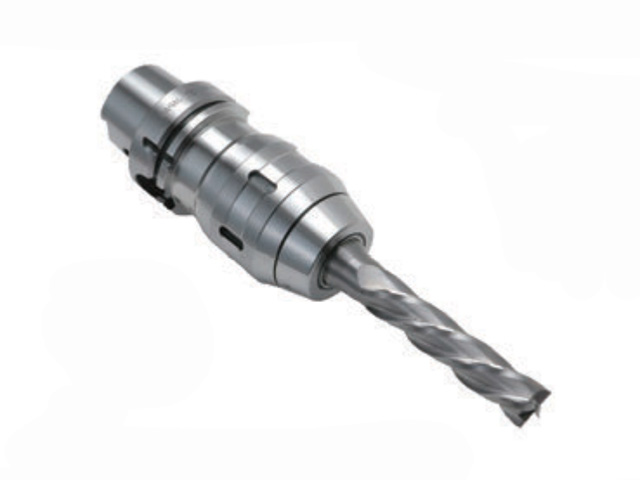

マイクロンチャックRシリーズ　HSKA63-HPC32-160

お気に入りに追加

メーカー	聖和精機株式会社
分類	ミーリングコレットホルダ・ミーリングコレットチャック
製品名	マイクロンチャックRシリーズ　HSKA63-HPC32-160
主軸・シャンク形状	HSKA63
把握径 (mm)	φ : 32
刃具挿入量 (mm)	55～117
チャック先端部外径 (mm)	φ : 52
ホルダ長さ (mm)	160
最大主軸回転数 (min-1)	10000
質量 (kg)	2.9

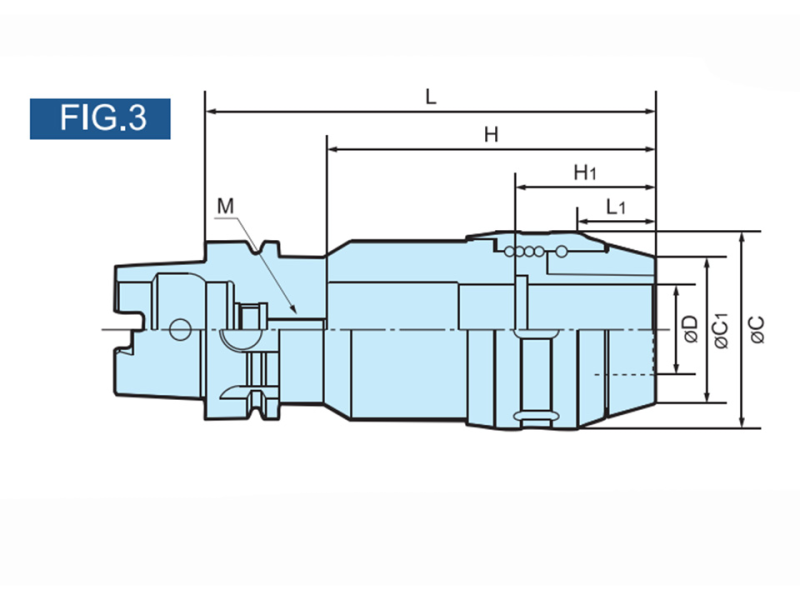

φD (mm)	32
L (mm)	160
L1 (mm)	27.5
φC (mm)	70
φC1 (mm)	52
H (mm)	117
H1 (mm)	53
最小刃具挿入量(シャンクスルー) (mm)	55
最小刃具挿入量(センタスルー) (mm)	55
調整量 (mm)	96～104
M	M8
備考	・クーラントパイプは付属されております。(固定式) ・チャックレンチ・調整ネジは付属しておりません。・センタースルーでご使用の際は、化粧箱内に付属しているOリングをチャッキング穴内周奥にあるOリング溝に取付け、ご使用ください。また、Oリングは取付けないで、そのままで機械側からクーラント供給した場合、シャンクスルーとしてご使用出来ます。・表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。・他社製ストレートコレットでツバ径が大きい場合、装着時にチャック本体端面部にシャンクが出来ることがあります。
