| メーカー | オリオン機械株式会社 |
| 分類 | チラー |

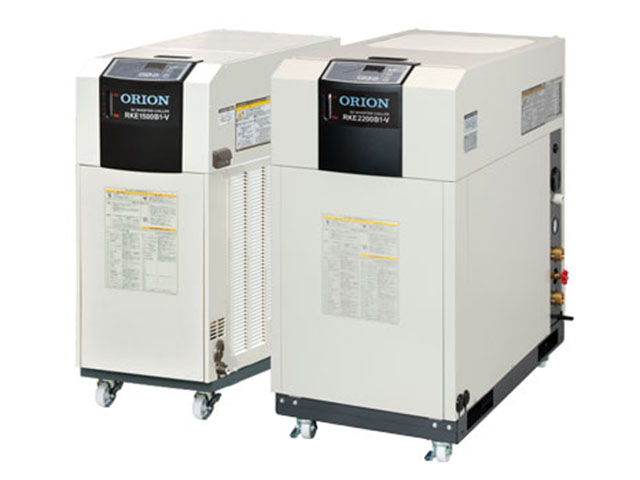

| 製品名 | 小型水槽付インバータチラー(水冷) RKE1500B2-VW-G1(キャスタ付)(60Hz) |
特長 | ●省エネ・高精度という相反する技術を両立
●ワイドレンジを実現
●使いやすさをさらに追求 |
冷却能力(kW)
| 6.0 |
法定冷凍トン
| 0.59 |
使用周囲温度範囲
(℃) | 2～43 |
使用液温度範囲
(℃) | 5～35 |
制御精度 (℃) | ±0.1(負荷・周囲温度・電源安定時)
±0.5(現在の負荷±10% 以内の状態が継続する場合) |
使用最低循環量
(L/min) | 21(揚程50m) |
電源 (V) | 三相200±10%, 三相220±10% |
消費電力 (kW) | 1.8 |
電流 (A) | 6.6, 7.1 |
電源容量 (kVA) | 3.0 |
しゃ断器容量
(A) | 15(ヒーター取付時20), 感度電流30mA 高速型 |
運転制御方法
| 圧縮機回転数制御 |
圧縮機構造 | 全密閉型ロータリー式(インバータ駆動) |
圧縮機出力 (kW) | 0.7 |
凝縮器構造 | 二重管型水冷式 |
冷却器構造 | プレート式熱交換器 |
冷却器材質 | SUS316(ブレージング：Cu) |
圧送ポンプ構造
| カスケード式 |
圧送ポンプ出力
(kW) | 0.40 |
水槽実容量 (L) | 約15 |
冷媒 | R410A |
冷媒封入量 (kg) | 0.80 |
CEマーキング
| 受注生産 |
外形寸法 (mm) |
W : 400
D : 850
H : 879
|
製品質量(乾燥質量)
(kg) | 95 |
運転音 (dB) | 55 |
備考 | ・冷却能力は冷水温度20℃時の値です。
・電流は三相200±10％時が7.1A、三相220±10%時が6.6Aとなります。
・空冷機は冷水温度20℃、周囲温度32℃、水冷機は冷水温度20℃、冷却水温度32℃での運転時。冷却能力は、表示能力の95%以上です。
・電源電圧の相間アンバランスは、±3%以内としてください。
・仕様範囲内における最大運転電流時。
・起動時及び冷却負荷が少なく圧縮機がON-OFFする場合を除く。
・運転音は正面1m、高さ1mの値です。
・前モデルのRKE750A1-V、RKE1500B1-V、RKE1500B1-VWモデルで対応いたします。（受注生産）
・本機で使用する液体（冷水）は、清水および濃度30～40%の工業用エチレングリコール水溶液を推奨します。ただし、冷却能力が 10% 程度低下する為、ご注意願います。また、純水の場合は、電気伝導率を1µS/cm以上としてください。
・冷水の接液部にアルミ材は使用しないでください。アルミ材の腐食により、冷水回路が詰り、故障の原因となります。 |
