オリオン機械株式会社

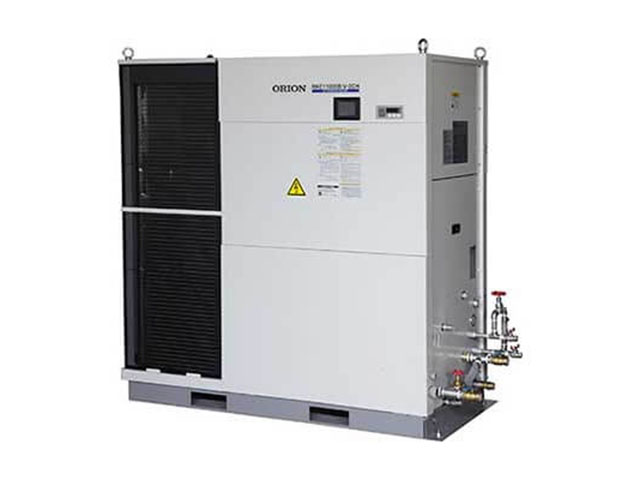

ファイバーレーザー用2チャンネルチラー(空冷)RKE2200B1-V-2CH(50Hz)

お気に入りに追加

メーカー	オリオン機械株式会社
分類	チラー
製品名	ファイバーレーザー用2チャンネルチラー(空冷)RKE2200B1-V-2CH(50Hz)
特長	●ファイバーレーザー専用で、省スペース&使い勝手が向上 ●チラーを2台設置する煩わしさがない。 ●設置面積が従来比最大30%削減。 ●水の管理が簡単・確実 ●発振器の要求に合致 ●インバータ冷凍用圧縮機とファンのそれぞれが、最小回転数を自動判断して冷凍サイクル最適化制御運転を実行。さらにポンプの必要流量の最小回転数も簡単に設定可能です。3つの動力源で、エコ運転を実現。
冷却能力(kW)	7.7
法定冷凍トン	1.41
対象発振器出力 (kW)	2
発振器使用循環水	清水
発振器温度設定範囲 (℃)	5～35
発振器温度精度 (℃)	±0.1(負荷安定時)
発振器使用圧力範囲 (MPa)	0.15～0.50
発振器使用流量 (L/min)	28
光学系冷却能力 (kW)	1
光学系使用循環水	純水(工場出荷時制御範囲 30～50µS/cm)
光学系使用設定温度 (℃)	25～40(発振器設定水温 +5℃以上)
光学系温度精度 (℃)	±1(負荷安定時)
光学系使用圧力範囲 (MPa)	0.10～0.50
光学系使用流量 (L/min)	24
電源 (V)	三相 200
消費電力 (kW)	5.5
電流 (A)	22
電源容量 (kVA)	8.7
冷凍用圧縮機出力 (kW)	1.7
凝縮器構造	フィン&チューブ強制空冷式
発振器冷却器構造	プレート式
発振器冷却器材質	SUS316(ブレージング Cu)
光学系冷却器構造	シェル&コイル式
光学系冷却器材質	SUS304, 樹脂
発振器圧送ポンプ構造	カスケード式
発振器圧送ポンプ出力 (kW)	0.75
光学系圧送ポンプ構造	多段渦巻浸漬型(SUS)
光学系圧送ポンプ出力 (kW)	1.1
発振器ヒーター (kW)	2.0
光学系ヒーター (kW)	1.0
ファンモータ出力 (W)	0.11/0.14
発振器水槽実容量 (L)	約20
光学系水槽実容量 (L)	約10
冷媒	R410A
冷媒封入量 (kg)	1.4
外形寸法 (mm)	W : 660 D : 1200 H : 1080
備考	・周囲温度32℃(1500は周囲温度25℃)、水温20℃での運転時。冷却能力は発振器と光学系の合計能力で、表示能力の 95%以上です。・光学系の冷却水として、0～10L/min 使用しますので、実際に発振器系に流れる機外流量は0～10L/min少なくなります。・イオン交換樹脂に0～2L/min使用しますので、光学系に流れる機外流量は0～2L/min少なくなります。・仕様は改良により予告無く変更します。・外形寸法は参考寸法です。・冷水の接液部にアルミ材は使用しないでください。アルミ材の腐食により、冷水回路が詰まり故障の原因となります。
