オリオン機械株式会社

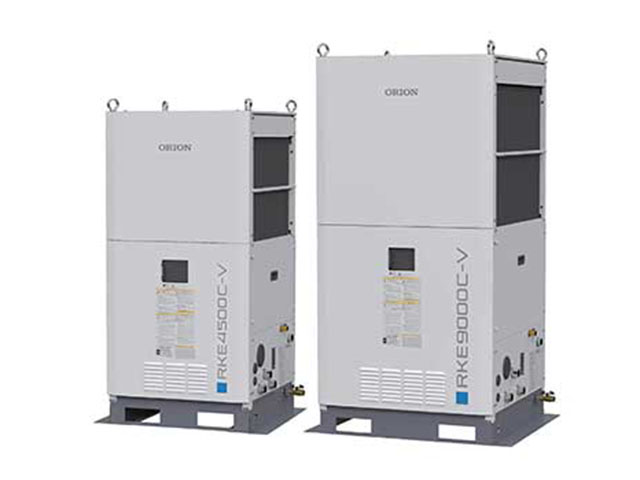

大型水槽付DCインバータチラー(空冷) RKE3750C-V-G1

お気に入りに追加
メーカー オリオン機械株式会社
分類 チラー
製品名 大型水槽付DCインバータチラー(空冷) RKE3750C-V-G1
特長
●省スペース設置が可能
●TESC搭載により高精度・省エネ
●インテリジェントタッチパネル
●低運転音設計
●過酷環境でも設置可能
●省エネ運転モードを標準搭載
冷却能力(kW)
12.2
加熱能力(kW)
2.5
法定冷凍トン
1.25
使用周囲温度範囲
(℃)
-20~50※11
使用液温度範囲
(℃)
5~35(ブライン使用時:0~35)※6※11
最大使用圧力
(MPa)
0.5
冷却水使用流量
(L/min)
25~70
圧力設定可能範囲
(MPa)
0.08~0.5
制御精度 (℃)
±0.1※5(省エネモード設定時:±2.0)
電源 (V)
三相200~220±10%
消費電力 (kW)
4.1
電流 (A)
13.1
電源容量 (kVA)
5.2
しゃ断器容量
(A)
30
運転制御方法
圧縮機回転数制御
圧縮機構造
全密閉型ロータリー式
圧縮機出力 (kW)
1.85(インバータ制御)
凝縮器構造
フィンアンドチューブ型強制空冷式
冷却器構造
プレート式熱交換器
冷却器材質
SUS316(ブレージング:Cu)
圧送ポンプ構造
多段渦巻浸漬型
圧送ポンプ出力
(kW)
1.1(インバータ駆動)
ファンモータ出力
(W)
0.4(インバータ駆動)
水槽実容量 (L)
約40
冷媒
R32
冷媒封入量 (kg)
2.0
外形寸法 (mm)
W : 720 D : 770 H : 1500
製品質量(水槽空)
(kg)
207
運転音 (dB)
58
備考
・冷水温度 20℃、周囲温度 32℃での運転時。冷却能力は、表示能力の -5%以上です。
・電流電圧の相関アンバランスは、±3%以内としてください。
・使用範囲内における最大運転電流時。
・設定の変更は、パラメータの F015 にて設定可能。
・現在の負荷±10%以内の状態が継続し、かつ周囲温度・電源等が安定している場合。但し、下記の場合を除きます。①圧縮機が起動してから冷水温度が安定するまで。(温度制御は、圧縮機が起動してから約 1分後に開始となります。)②冷却負荷が少なく圧縮機が ON/OFF する場合や加熱側電子膨張弁全閉から開、または、開から全閉になるとき。液インジェクション電磁弁が開閉するとき。③現在の負荷 ±10%を超えた時。④設定水温を変更したとき。
・ブラインとは『30~50%の工業用エチレングリコール水溶液、30~70%の工業用プロピレングリコール水溶液』です。
・液面計のF位置
・凍結なきこと。
・立ち上げ動作時のみ。周囲温度32℃、周囲温度により変動します。(出荷時設定…加熱運転:無)
・運転音は正面 1m、高さ 1mの値です。
・冷水温度 0~5℃(ブライン使用時)は、使用周囲温度範囲 -20~45℃となります。
・標準で過負荷保護兼用型漏電しゃ断器を内蔵しています。
・本機で使用できる液体(冷水)は、清水及び 30~50%の工業用エチレングリコール水溶液、30~70%の工業用プロピレングリコール水溶液を推奨します。ただし、冷却能力が 10%程度低下するためご注意ください。また、純水の場合は電気伝導率 1μS/m以上としてください。
・冷水の接液部にアルミ材は使用しないでください。アルミ材の腐食により、冷水回路が詰り、故障の原因となります。
・装置排熱量(kW)は冷却能力の約 1.3倍です。
・本製品には微燃性冷媒ガスが封入されております。屋内設置する際は、冷媒ガス漏洩時の燃焼防止のため、十分な換気を行い、火気を近づけないように留意願います。
