オリオン機械株式会社

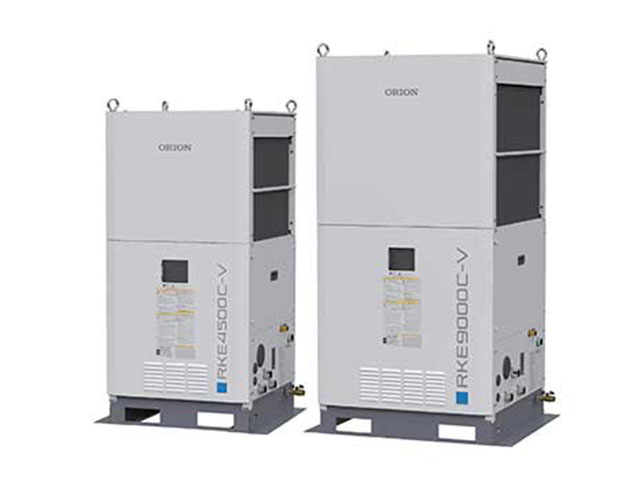

大型水槽付DCインバータチラー(空冷) RKE4500C-V-G1

お気に入りに追加

メーカー	オリオン機械株式会社
分類	チラー
製品名	大型水槽付DCインバータチラー(空冷) RKE4500C-V-G1
特長	●省スペース設置が可能 ●TESC搭載により高精度・省エネ ●インテリジェントタッチパネル ●低運転音設計 ●過酷環境でも設置可能 ●省エネ運転モードを標準搭載
冷却能力(kW)	16.0
加熱能力(kW)	3.0
法定冷凍トン	1.59
使用周囲温度範囲 (℃)	-20～50※11
使用液温度範囲 (℃)	5～35(ブライン使用時：0～35)※6※11
最大使用圧力 (MPa)	0.5
冷却水使用流量 (L/min)	25～70
圧力設定可能範囲 (MPa)	0.08～0.5
制御精度 (℃)	±0.1※5(省エネモード設定時：±2.0)
電源 (V)	三相200～220±10％
消費電力 (kW)	5.7
電流 (A)	17.9
電源容量 (kVA)	7.1
しゃ断器容量 (A)	30
運転制御方法	圧縮機回転数制御
圧縮機構造	全密閉型ロータリー式
圧縮機出力 (kW)	1.85(インバータ制御)
凝縮器構造	フィンアンドチューブ型強制空冷式
冷却器構造	プレート式熱交換器
冷却器材質	SUS316(ブレージング：Cu)
圧送ポンプ構造	多段渦巻浸漬型
圧送ポンプ出力 (kW)	1.1(インバータ駆動)
ファンモータ出力 (W)	0.4(インバータ駆動)
水槽実容量 (L)	約40
冷媒	R32
冷媒封入量 (kg)	2.0
外形寸法 (mm)	W : 720 D : 770 H : 1500
製品質量(水槽空) (kg)	207
運転音 (dB)	58
備考	・冷水温度 20℃、周囲温度 32℃での運転時。冷却能力は、表示能力の -5%以上です。・電流電圧の相関アンバランスは、±3％以内としてください。・使用範囲内における最大運転電流時。・設定の変更は、パラメータの F015 にて設定可能。・現在の負荷±10%以内の状態が継続し、かつ周囲温度・電源等が安定している場合。但し、下記の場合を除きます。①圧縮機が起動してから冷水温度が安定するまで。（温度制御は、圧縮機が起動してから約 1分後に開始となります。）②冷却負荷が少なく圧縮機が ON／OFF する場合や加熱側電子膨張弁全閉から開、または、開から全閉になるとき。液インジェクション電磁弁が開閉するとき。③現在の負荷 ±10%を超えた時。④設定水温を変更したとき。・ブラインとは『30～50％の工業用エチレングリコール水溶液、30～70％の工業用プロピレングリコール水溶液』です。・液面計のF位置・凍結なきこと。・立ち上げ動作時のみ。周囲温度32℃、周囲温度により変動します。（出荷時設定…加熱運転：無）・運転音は正面 1m、高さ 1mの値です。・冷水温度 0～5℃（ブライン使用時）は、使用周囲温度範囲 -20～45℃となります。・標準で過負荷保護兼用型漏電しゃ断器を内蔵しています。・本機で使用できる液体（冷水）は、清水及び 30～50%の工業用エチレングリコール水溶液、30～70%の工業用プロピレングリコール水溶液を推奨します。ただし、冷却能力が 10%程度低下するためご注意ください。また、純水の場合は電気伝導率 1μS/m以上としてください。・冷水の接液部にアルミ材は使用しないでください。アルミ材の腐食により、冷水回路が詰り、故障の原因となります。・装置排熱量（kW）は冷却能力の約 1.3倍です。・本製品には微燃性冷媒ガスが封入されております。屋内設置する際は、冷媒ガス漏洩時の燃焼防止のため、十分な換気を行い、火気を近づけないように留意願います。
