オリオン機械株式会社

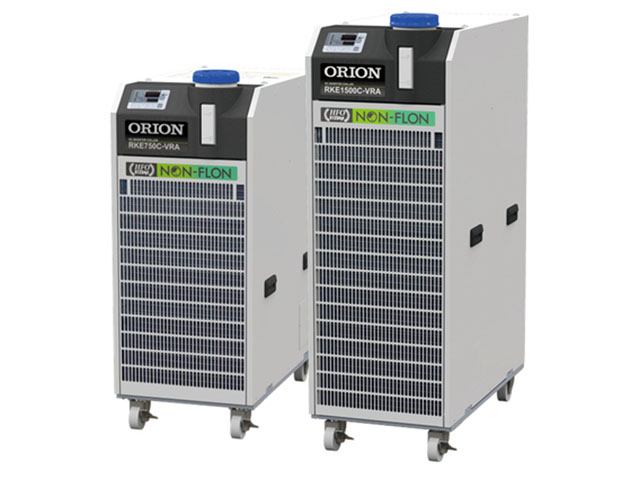

ノンフロンインバータチラー(空冷) RKE750C-VRA-G1(キャスタなし)

お気に入りに追加
メーカー オリオン機械株式会社
分類 チラー
製品名 ノンフロンインバータチラー(空冷) RKE750C-VRA-G1(キャスタなし)
特長
●フロン管理工数ゼロ
●TESC(テスク/THREE ECO SPEED CONTROL)搭載
冷却能力(kW)
3.3
加熱能力(kW)
0.7
法定冷凍トン
0.42
使用周囲温度範囲
(℃)
-5~45
使用液温度範囲
(℃)
5~40
使用流量範囲
(L/min)
10~30
冷水使用圧力
(MPa)
0.05~0.3
制御精度 (℃)
±0.1(省エネモード設定時±2.0)
電源 (V)
三相200・220±10%
消費電力 (kW)
1.6
電流 (A)
5.3
電源容量 (kVA)
2.2
しゃ断器容量
(A)
10
運転制御方法
圧縮回転数制御
圧縮機構造
全密閉型ロータリー式(インバータ駆動)
圧縮機出力 (kW)
0.97
凝縮器構造
コルゲーテッドファン&チューブ式パラレルフロー型
冷却器構造
プレート式熱交換器
冷却器材質
SUS316(ブレージング:Cu)
圧送ポンプ構造
多段渦巻横型
圧送ポンプ出力
(kW)
0.43(インバータ駆動)
ファンモータ出力
(W)
90(インバータ駆動)
水槽実容量 (L)
約17
冷媒
R1234yf
冷媒封入量 (kg)
0.65
外形寸法 (mm)
W : 398 D : 695 H : 853
製品質量(水槽空)
(kg)
82
備考
・冷水温度 20℃、周囲温度 25℃、(RKE750C-VRA:冷水流量 10L/min、RKE1500C-VRA:冷水流量 40L/min)での運転時。冷却能力は、表示能力の -5%以上です。
・電流電圧の相関アンバランスは、±3%以内としてください。
・仕様範囲内における最大運転電流時。
・現在の負荷±10%以内の状態が継続し、かつ周囲温度・電源等が安定する場合。
①圧縮機が起動してから約 4 分以内(液温の制御は、圧縮機が起動してから約 4 分後に開始となります。)
②冷却負荷が少なく圧縮機が ON/OFF する場合や、低負荷制御との切替わりのとき。
③現在の負荷 ±10%を超えた時。この時、±2.0℃以内となります。
・保有水量 20L、周囲温度 25℃、(RKE750C-VRA:冷水流量 10L/min、RKE1500C-VRA:冷水流量 40L/min)で冷水温度 5℃から 25℃までの昇温時能力。
・標準で過負荷保護ブレーカ(NFB)を内蔵しています。
・液面計F位置
・本製品には微燃性冷媒ガスが封入されております。屋内設置する際は、冷媒ガス漏洩時の燃焼防止のため、十分な換気を行い、火気を近づけないように留意願います。
・本機で使用する液体(冷水)は、清水および濃度30~40%の工業用エチレングリコール水溶液を推奨します。但し、冷却能力が10%程度低下する為、ご注意願います。また、純水の場合は、電気伝導率を1µS/cm以上としてください。
・冷水の接液部にアルミ材は使用しないでください。アルミ材の腐食により、冷水回路が詰り、故障の原因となります。
