株式会社武田機械

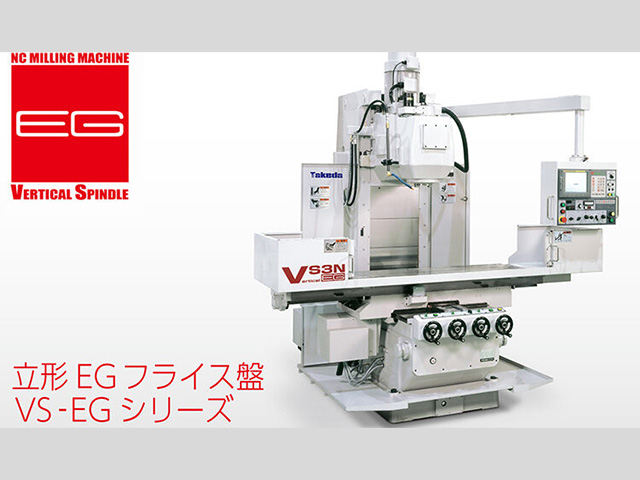

VS-type立形 RT-VS3N-EG

お気に入りに追加

メーカー	株式会社武田機械
分類	NC立形フライス盤
製品名	VS-type立形 RT-VS3N-EG
特長・特徴	●2番 3番 5番のサイズバリエーション ●ワンランク上の加工範囲 ●同クラスの製品に対し、一回り大きなテーブル ●HighとLowの2段ギア切替なので複雑な変速設定は不要 ●ワイドなフトコロ(Y軸) ●汎用とNCフライスの機能を兼備し、多種少量品に対応できる柔軟性 ●EG機能は熟練の技能に頼っていた「斜め」・「円弧」を誰でもNCプログラムを用いず簡単に行うことが可能 ●オプションのNC仕様で量産品にも対応
テーブルサイズ (mm)	W : 1400 D : 400
テーブル移動距離 (mm)	X : 1000 Y : 505
ストローク (mm)	Z : 520
テーブル上面から主軸端面までの距離 (mm)	80～600
コラム前面から主軸中心線までの距離 (mm)	505
ハンドル送り (mm)	0.001, 0.01, 0.1
主軸テーパ	7/24テーパNo.50
主軸回転変数	高低速2段(手動)
主軸回転数 (min-1)	35～2000
最大積載質量 (kg)	500
ツーリング引きネジサイズ	1”-8山 UNC
切削送り速度(mm/min)	X : 1～3000 Y : 1～3000 Z : 1～2500 手動 : 1～1500
早送り速度(m/min)	X : 6 Y : 6 Z : 2.5
主軸電動機 (P×kW)	4P×7.5(インバーターモータ)
送り電動機 (kW)	X : 1.2 Y : 1.2 Z : 1.8
総電機容量 (kVA)	22
クーラントタンク (L)	22
床面サイズ (mm)	W : 3340 D : 1920
機械サイズ (mm)	H : 2600
機械重量 (kg)	5000
標準付属品	テーブル正面スプラッシュガード、主軸ロック装置、一方向位置決め機能、C機能登録プログラム数20個、切削油装置、レベリングボルト＆敷板、円弧長穴加、芯出し機能機能選択数 3種類、潤滑油自動供給装置、工具一式、ドローイングボルト(インチまたはミリネジ)、主軸負荷計、簡易対話入力(加工ガイダンス)機能、加工工程表示機能教示動作＋多機能選択
特別付属品	チップエアーブロー装置(NC連動方式)、照明装置、NC仕様、自動工具着脱装置(エアー式)、オイルミスト装置(NC連動方式)、ハイコラム仕様、各種NCオプション(NC仕様時のみ)、シグナルライト1段・2段・3段、Z軸ストローク延長、自動電源遮断装置(NC使用時のみ)、主軸出力アップ
備考	・ハンドル送りは1回転の値です。
