| メーカー | 株式会社武田機械 |
| 分類 | NC立形フライス盤 |

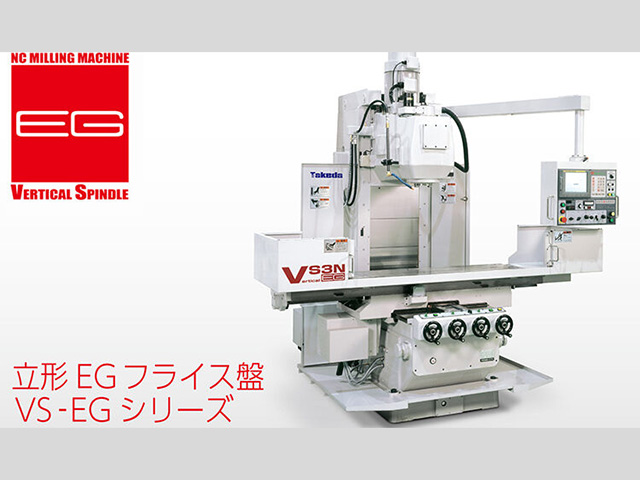

| 製品名 | VS-type立形 RT-VS5N-EG |
特長 | ●2番 3番 5番のサイズバリエーション
●ワンランク上の加工範囲
●同クラスの製品に対し、一回り大きなテーブル
●HighとLowの2段ギア切替なので複雑な変速設定は不要
●ワイドなフトコロ(Y軸)
●汎用とNCフライスの機能を兼備し、多種少量品に対応できる柔軟性
●EG機能は熟練の技能に頼っていた「斜め」・「円弧」を誰でもNCプログラムを用いず簡単に行うことが可能
●オプションのNC仕様で量産品にも対応 |
テーブルサイズ
(mm) |
W : 1800
D : 450
|
テーブル移動距離
(mm) |
X : 1400
Y : 600
|
ストローク (mm) |
Z : 600
|
テーブル上面から主軸端面までの距離
(mm) | 100～700 |
コラム前面から主軸中心線までの距離
(mm) | 600 |
ハンドル送り
(mm) | 0.001, 0.01, 0.1 |
主軸テーパ | 7/24テーパNo.50 |
主軸回転変数
| 高低速2段(手動) |
主軸回転数 (min-1) | 35～2000 |
最大積載質量
(kg) | 800 |
ツーリング引きネジサイズ
| 1”-8山 UNC |
切削送り速度(mm/min)
|
X : 1～3000
Y : 1～3000
Z : 1～2500
手動 : 1～1500
|
早送り速度(m/min)
|
X : 6
Y : 6
Z : 2.5
|
主軸電動機 (P×kW) | 4P×11(インバーターモータ) |
送り電動機 (kW) |
X : 1.8
Y : 1.8
Z : 3.0
|
総電機容量 (kVA) | 27 |
クーラントタンク
(L) | 28 |
床面サイズ (mm) |
W : 4340
D : 2160
|
機械サイズ (mm) |
H : 2950
|
機械重量 (kg) | 7000 |
標準付属品 | テーブル正面スプラッシュガード、主軸ロック装置、一方向位置決め機能、C機能 登録プログラム数20個、切削油装置、レベリングボルト＆敷板、円弧長穴加、芯出し機能 機能選択数
3種類、潤滑油自動供給装置、工具一式、ドローイングボルト(インチまたはミリネジ)、主軸負荷計、簡易対話入力(加工ガイダンス)機能、加工工程表示機能 教示動作＋多機能選択 |
特別付属品 | チップエアーブロー装置(NC連動方式)、照明装置、NC仕様、自動工具着脱装置(エアー式)、オイルミスト装置(NC連動方式)、ハイコラム仕様、各種NCオプション(NC仕様時のみ)、ワイドテーブル、シグナルライト1段・2段・3段、Z軸ストローク延長、自動電源遮断装置(NC使用時のみ) |
備考 | ・ハンドル送りは1回転の値です。 |
