| メーカー | 株式会社武田機械 |
| 分類 | 立形マシニング |

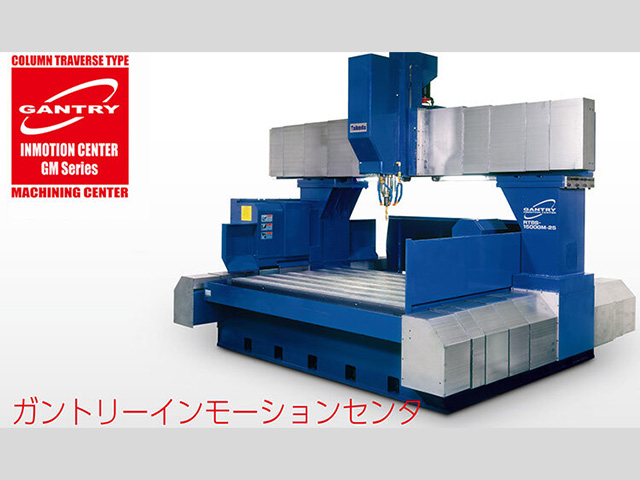

| 製品名 | ガントリーインモーションセンタ RT8S-3000GM-25 |
特長 | ●省スペースで広い加工範囲を実現するガントリー形マシニングセンタ
●JIS No.50の主軸 |
テーブルサイズ
(mm) |
W : 3140
D : 2600
|
T溝本数×寸法
| 15×22mm H8 |
ブリッジ移動量
(mm) |
X : 3000
|
主軸頭の移動量
(mm) |
Y : 2500
Z : 500
|
コラム門間距離
(mm) | 2930 |
主軸端とベッド端面の距離
(mm) | 300～800 |
主軸テーパ | JIS No.50 |
主軸回転数 (min-1) | 30～3000, 4000, 6000, 8000 |
主軸電動機(30分/連続)
(kW) | 9/7.5, 11/9 |
送り軸用電動機
(kW) |
X : 7.0×2
Y : 7.0
Z : 7.0
|
ATC装置 (kW) | 0.5 |
油圧ポンプ (kW) | 0.75 |
機械サイズ (mm) |
H : 3370
|
床面サイズ(保守エリア)
(mm) |
W : 4750
D : 5100
|
機械重量 (kg) | 18500 |
早送り速度 (m/min) |
X : 15
Y : 15
Z : 12
|
切削送り速度(mm/min)
|
手動 : 0～4000
自動 : 1～4000
|
ハンドル送り
(mm) | 0.001, 0.01, 0.1 |
ツールシャンク形式
| MAS BT50 |
プルスタッド形式
| MAS P50T-Ⅱ |
工具本数 (本) | 8, 16 |
工具径 (mm) | 125 |
工具長さ (mm) | 300 |
工具質量 (kg) | 15 |
工具選択方式
| 番地固定式 |
工具交換時間(Tool to Tool)
(sec) | 7 |
エアー圧力 (MPa) | 0.4 |
総電気容量 (kVA) | 41 |
油圧タンク容量
(L) | 20 |
備考 | ・テーブルサイズは、厚み100mmがオプションです。
・T溝本数×寸法はオプションです。
・主軸回転数4000min-1, 6000min-1, 8000min-1はオプションです。
・主軸電動機(30分/連続)の11/9kWはオプションです。
・工具本数16本はオプションです。
・ハンドル送りは1回転の値です。 |
