聖和精機株式会社

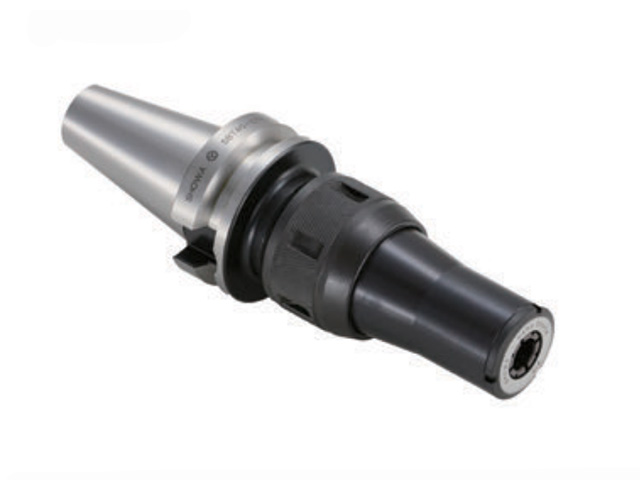

小径ハードチャック　SBT50-CTH12L-165

お気に入りに追加

メーカー	聖和精機株式会社
分類	ミーリングコレットホルダ・ミーリングコレットチャック
製品名	小径ハードチャック　SBT50-CTH12L-165
特長・特徴	●小径ハードチャックは、ボールネジ機構を採用しておりますので、締付力は、従来のミーリングチャックの3～5倍です。 ●特に、超硬刃物による重切削に耐え、金型のキャビティ加工に適しております。 ●工具の着脱は、ナットを半回転するだけで行なえ、操作が容易です。
主軸・シャンク形状	SBT50
把握径 (mm)	φ : 6～12
刃具挿入量 (mm)	40
チャック先端部外径 (mm)	φ : 35
ホルダ長さ (mm)	165
質量 (kg)	4.7

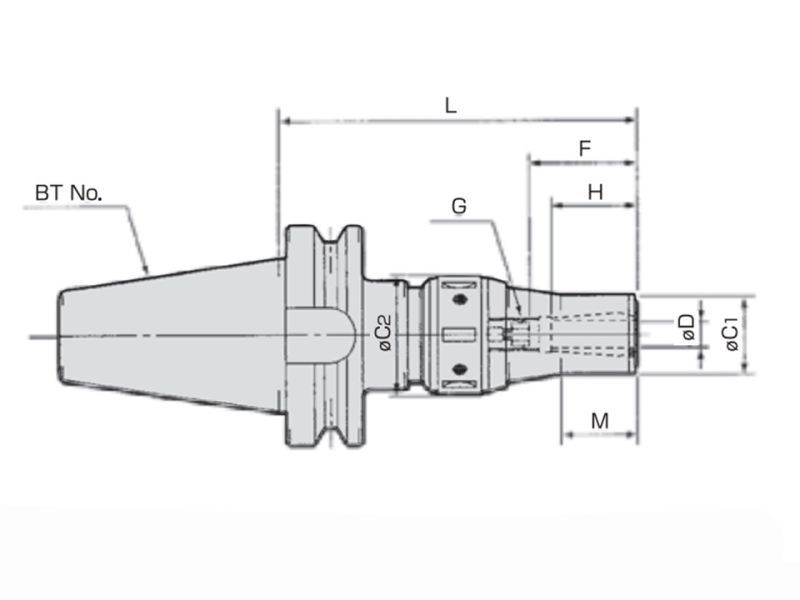

φD (mm)	6～12
L (mm)	165
φC1 (mm)	35
φC2 (mm)	52
H (mm)	40
G	M14×1.5
調整量 (mm)	40～70
M	35
spring_collet	C12-(D)
adjust_screw	OR-M14
備考	・スピンドルスルーにて使用可能です。(調整ネジはＯR タイプを別途ご注文下さい。) ・スプリングコレット・チャックレンチは付属していません。別途お求め下さい。・SBT は BT 二面拘束主軸シャンクです。
