| メーカー | 西部電機株式会社 |
| 分類 | ワイヤ放電加工機 |

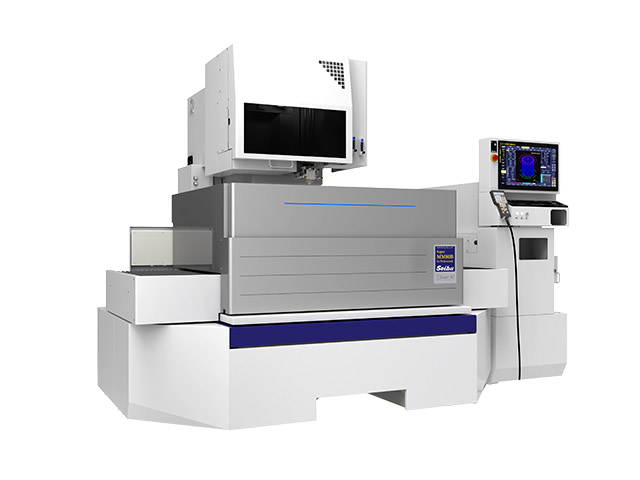

| 製品名 | 高精密ワイヤ放電加工機 SuperMM80B（水仕様） |
特長・特徴 | シリーズ最大の加工エリアにおいて驚異的ピッチ加工精度±1µmを実現 |
最大加工サイズ
(mm) |
W : 1000
D : 800
H : 150
|
最大加工物質量
(kg) | 600 |
ストローク (mm) |
X : 800
Y : 600
Z : 230
U : -60～60
V : -60～60
|
最大テーパ角度
(°) | -10～10, -40～40 |
自動ワイヤ供給装置
| AWF-4 標準装備 |
ワイヤ径 (mm) |
φ : 0.1～0.3
|

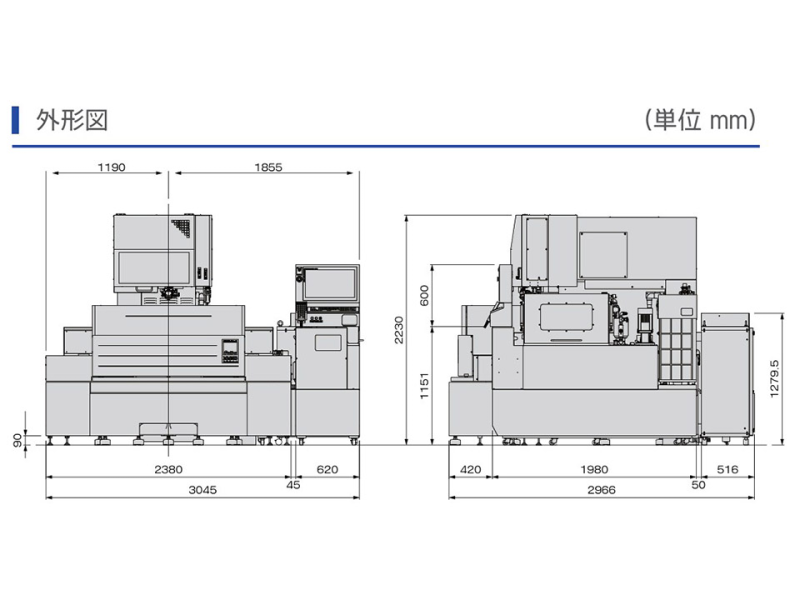

機械サイズ (mm) |
W : 2380
D : 2400
H : 2155
|
機械重量 (kg) | 6300 |
制御装置(仕様)
| 【SmartNC】
入力方法：MDI、イーサーネット、USB
ディスプレイ：21.5インチ静電容量式、タッチパネル
制御軸数：5軸(同時4軸)
最小設定単位：0.01μm
最小駆動単位：0.01μm
プログラム記憶容量：1GB |
加工電源 | 【MPSC-20】
入力電源：3相200V/220V±10％、11kVA、50/60Hz
質量：160kg |
ろ過装置 | 【MF1100BD】
加工タンク容量：1100L
フィルタエレメント：ペーパーフィルタ4本、φ340×300mm
純粋器：イオン交換樹脂筒20L
質量：350kg |
備考 | ・最大テーパ角度は、板厚150mmの場合です。また、±40°/40mmはオプションです。
・ワイヤ径の標準は、φ0.2mmです。 |
