株式会社ＴＡＫＩＳＡＷＡ

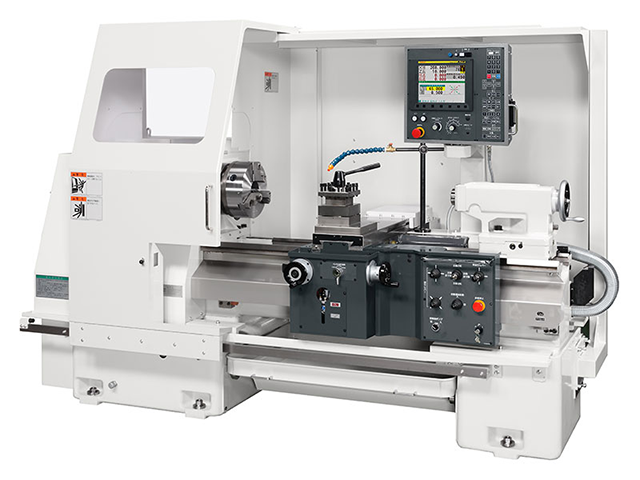

TAC-510

お気に入りに追加

メーカー	株式会社ＴＡＫＩＳＡＷＡ
分類	NC旋盤
製品名	TAC-510
心間タイプ	1010, 1510
制御装置	CNC装置
床面サイズ (mm)	W : 2905, 3415 D : 1535
機械サイズ (mm)	H : 1830
機械質重 (kg)	2550, 2900
ベッド幅 (mm)	W : 370
ベッド上の振り (mm)	φ : 510
往復台の最大移動量(長手方向) (mm)	995, 1465
センター間の最大距離 (mm)	1010, 1510
速度変換数 (種)	低速12種+高速12種　任意指示可能
速度範囲 (min-1)	15～1500, 20～2000
切削送り速度範囲 (mm/min)	0.001～500.000
床面より主軸センターまでの高さ (mm)	1049
主軸貫通穴径 (mm)	φ : 77
主軸端形状	A2-8
芯押軸サイズ	MT5
芯押軸の径 (mm)	φ : 75
芯押軸移動量 (mm)	150
バイト取付部 (mm)	25×25(敷板:t=1)
横送り台の最大移動量 (mm)	295
横送り台上の振り (mm)	270
横送り台の幅 (mm)	230
刃物台形状	四角刃物台(□144)
刃物台最大移動量 (mm)	7.5
早送り速度 (mm/rev)	X : 2500 Z : 5000
メトリックネジの範囲 (mm)	0.001～500(任意)条件:ネジリード(送り量)mm×主軸回転数(min-1)が5000以下 TAC-360は6000
インチネジの範囲 (TPI)	999.99999~0.05080(任意)条件:ネジリード(送り量)mm×主軸回転数(min-1)が5000以下 TAC-360は6000
ネジの登録種類(ミリネジ/インチネジ) (種)	ミリネジ用に登録済32種+任意登録8種及び、インチネジ用に登録済32種+任意登録8種
制御軸数 (軸)	2
同時制御軸数 (軸)	2
最小設定単位(mm)	0.001(径(X)方向は直径指定)
小数点入力	可能
表示	10.4インチカラーLCD(日本語らくらく表示)
入出力インターフェース	メモリカード, USBメモリ, RS-232C
主軸電動機(kW)	7.5
電源容量 (kVA)	10.7
電源電圧	AC200/220V±10%(50/60Hz)
タンク容量 (L)	28, 45
備考	往復台の最大移動量(長手方向)は仕様によって移動量が減る場合がございます。刃具寸法は刃物台に取り付けできるバイトの大きさです。速度範囲の20～2000min-1はオプションです。入出力インターフェースを使うには外部メモリ入出力ソフトオプションが必要です。入出力インターフェースのメモリカード、USBメモリはオプションです。
