小林鉄工株式会社

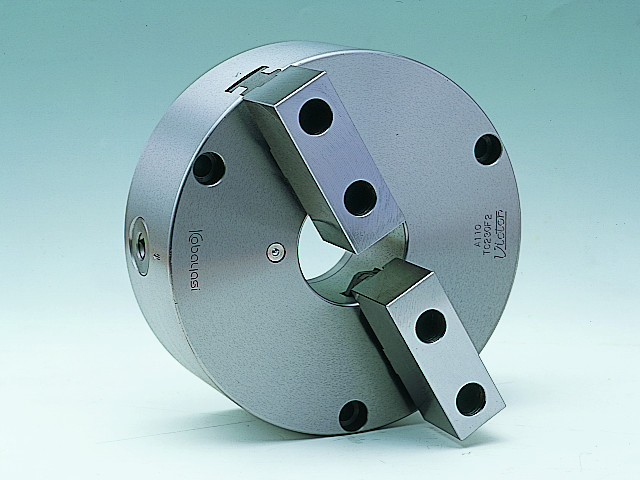

TC2 普通型2ツ爪スクロールチャック TC-190F2

お気に入りに追加

メーカー	小林鉄工株式会社
分類	スクロールチャック
製品名	TC2 普通型2ツ爪スクロールチャック TC-190F2
特長・特徴	・2ツ爪スクロールチャック・分割爪タイプ・生爪付・前面取付・バルブ等の異形ワークの把握に適しています。
爪数	2
把握外径 (mm)	φ : 3～184
把握内径 (mm)	φ : 57～174
本体許容回転数 (min-1)	1600
最大ハンドルトルク (N･m)	78.5
把握力 (kN)	21
質量 (kg)	12
本体(GD2) (N･m2)	2.45

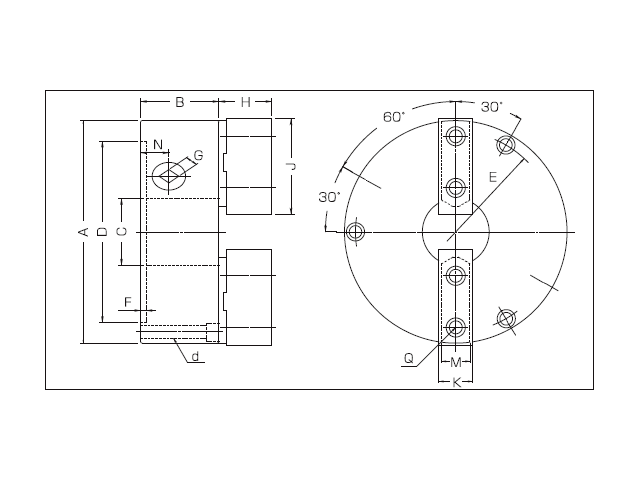

A	192
B	75
C	54, 58
D	155
E	172
F	5
G	11
H	46
J	88
K	30
L	9.5
M	25
N	27.2
備考	・適合生爪：STJ-190F2 ・Q爪ボルト：4-M10×22 ・d取付ボルト：3-M10×80 ・Cの58mmは追加工可能最大穴径です。
