小林鉄工株式会社

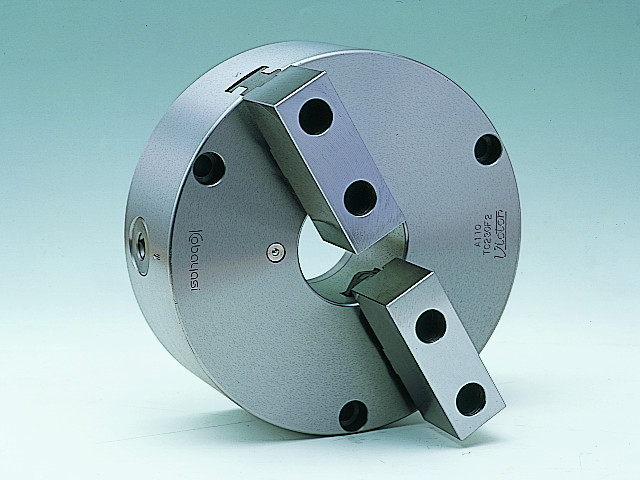

TC2 普通型2ツ爪スクロールチャック TC-230F2

お気に入りに追加

メーカー	小林鉄工株式会社
分類	スクロールチャック
製品名	TC2 普通型2ツ爪スクロールチャック TC-230F2
特長・特徴	・2ツ爪スクロールチャック・分割爪タイプ・生爪付・前面取付・バルブ等の異形ワークの把握に適しています。
爪数	2
把握外径 (mm)	φ : 4～214
把握内径 (mm)	φ : 64～202
本体許容回転数 (min-1)	1400
最大ハンドルトルク (N･m)	93.2
把握力 (kN)	25
質量 (kg)	19
本体(GD2) (N･m2)	5.69

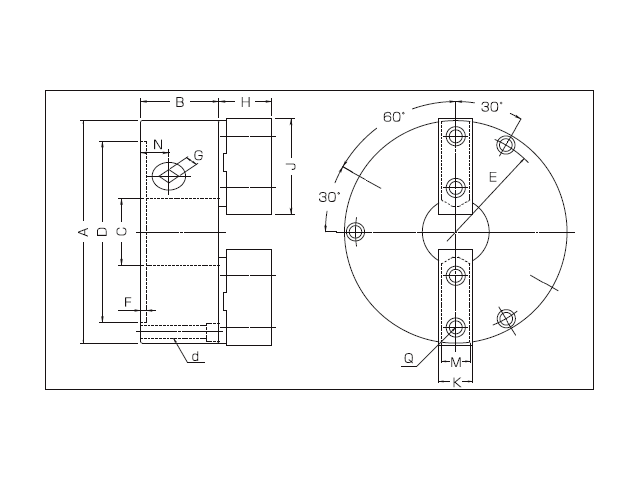

A	233
B	82
C	70, 75
D	190
E	210
F	6
G	12
H	55
J	100
K	35
L	12
M	28
N	29.5
備考	・適合生爪：STJ-230F2 ・Q爪ボルト：4-M12×25 ・d取付ボルト：3-M12×90 ・Cの75mmは追加工可能最大穴径です。
