TC4 普通型4ツ爪スクロールチャック TC110F4

お気に入りに追加

メーカー	小林鉄工株式会社
分類	スクロールチャック

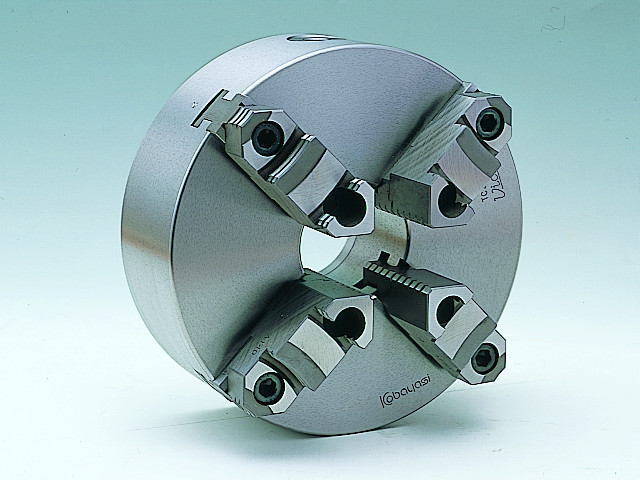

製品名	TC4 普通型4ツ爪スクロールチャック TC110F4
特長・特徴	・4ツ爪スクロールチャック・分割爪タイプ・硬爪・生爪付・後面取付・正方形（角もの）ワークや円筒状のワークを把握することができます。・生爪を成形して長方形のワークも把握することができます。
爪数	4
把握外径 (mm)	φ : 2.5～89
把握内径 (mm)	φ : 38～78
本体許容回転数 (min-1)	2700
最大ハンドルトルク (N･m)	44.1
把握力 (kN)	16
質量 (kg)	3.4
本体(GD2) (N･m2)	0.294

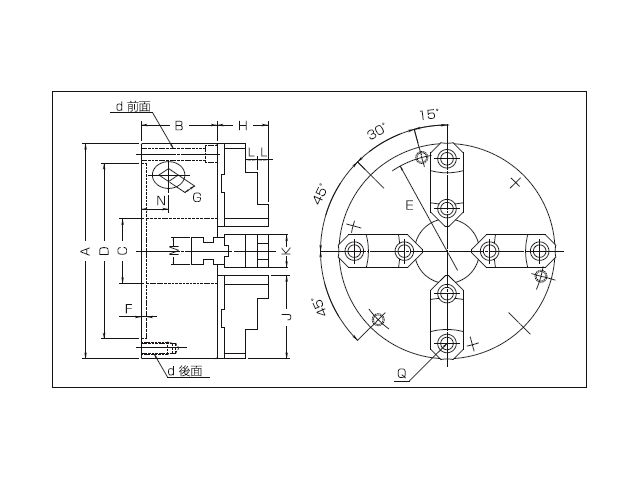

A	112
B	58
C	24, 26
D	80
E	95
F	4
G	8
H	31
J	45
K	19
L	7
M	16
N	23.6
備考	・適合生爪：STJ-110F4 ・Q爪ボルト：8-M6×15 ・d取付ボルト：後面取付3-M8×35 ・Cの26mmは追加工可能最大穴径です。
