小林鉄工株式会社

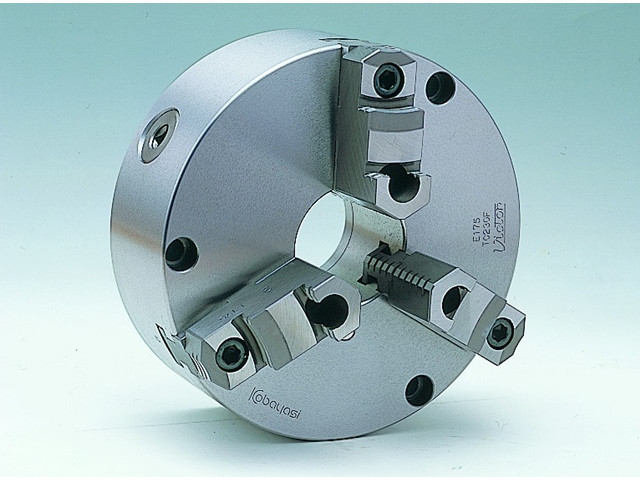

TC3 普通型3ツ爪スクロールチャック TC130F

お気に入りに追加

メーカー	小林鉄工株式会社
分類	スクロールチャック
製品名	TC3 普通型3ツ爪スクロールチャック TC130F
特長・特徴	・3ツ爪スクロールチャック・分割爪タイプ・硬爪・生爪付・前面取付・硬爪も生爪も使える分割爪タイプで荒加工から精密仕上げまで用途が広く、前面取付により、割出台、円テーブル等にも簡単に装着できます。
爪数	3
把握外径 (mm)	φ : 3～104
把握内径 (mm)	φ : 42～92
本体許容回転数 (min-1)	2600
最大ハンドルトルク (N･m)	63.8
把握力 (kN)	24
質量 (kg)	5.1
本体(GD2) (N･m2)	0.490

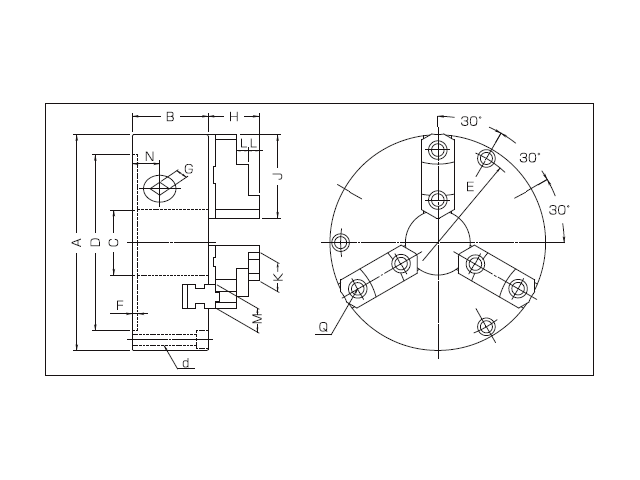

A	132
B	60
C	32, 34
D	100
E	115
F	4
G	8
H	37
J	56
K	23
L	8
M	19
N	24
備考	・適合生爪：STJ-130, HTJ130 ・Q爪ボルト：6-M8×20 ・d取付ボルト：3-M8×65
