小林鉄工株式会社

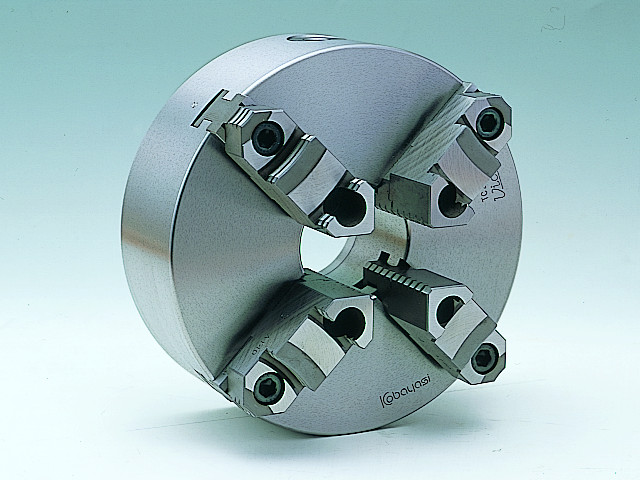

TC4 普通型4ツ爪スクロールチャック TC230F4

お気に入りに追加

メーカー	小林鉄工株式会社
分類	スクロールチャック
製品名	TC4 普通型4ツ爪スクロールチャック TC230F4
特長・特徴	・4ツ爪スクロールチャック・分割爪タイプ・硬爪・生爪付・後面取付・正方形（角もの）ワークや円筒状のワークを把握することができます。・生爪を成形して長方形のワークも把握することができます。
爪数	4
把握外径 (mm)	φ : 5～190
把握内径 (mm)	φ : 64～169
本体許容回転数 (min-1)	1400
最大ハンドルトルク (N･m)	137.3
把握力 (kN)	35
質量 (kg)	21
本体(GD2) (N･m2)	6.27

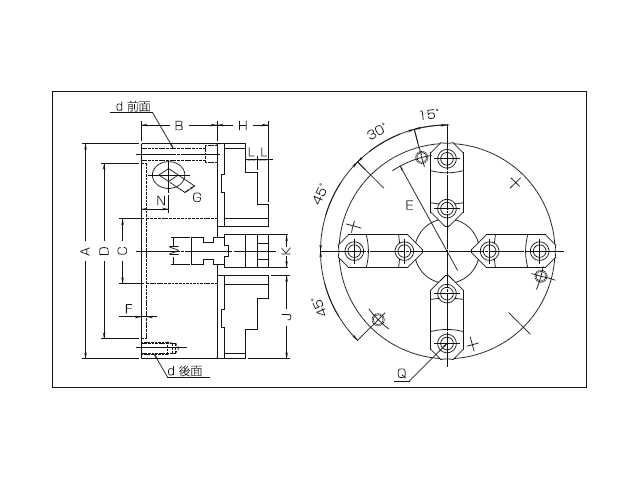

A	233
B	82
C	70, 75
D	190
E	210
F	6
G	12
H	55
J	90
K	35
L	12
M	28
N	29.5
備考	・適合生爪：STJ-230F4 ・Q爪ボルト：8-M12×25 ・d取付ボルト：後面取付3-M12×45 ・Cの75mmは追加工可能最大穴径です。
