小林鉄工株式会社

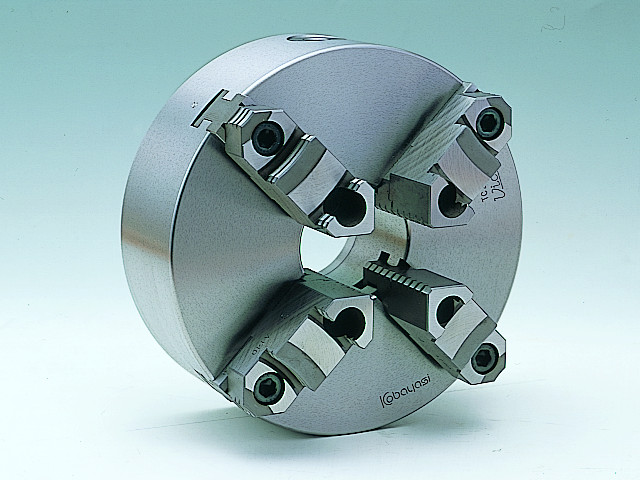

TC4 普通型4ツ爪スクロールチャック TC310F4

お気に入りに追加

メーカー	小林鉄工株式会社
分類	スクロールチャック
製品名	TC4 普通型4ツ爪スクロールチャック TC310F4
特長・特徴	・4ツ爪スクロールチャック・分割爪タイプ・硬爪・生爪付・前面取付・正方形（角もの）ワークや円筒状のワークを把握することができます。・生爪を成形して長方形のワークも把握することができます。
爪数	4
把握外径 (mm)	φ : 10～258
把握内径 (mm)	φ : 113～238
本体許容回転数 (min-1)	1050
最大ハンドルトルク (N･m)	196.2
把握力 (kN)	52
質量 (kg)	38
本体(GD2) (N･m2)	21.2

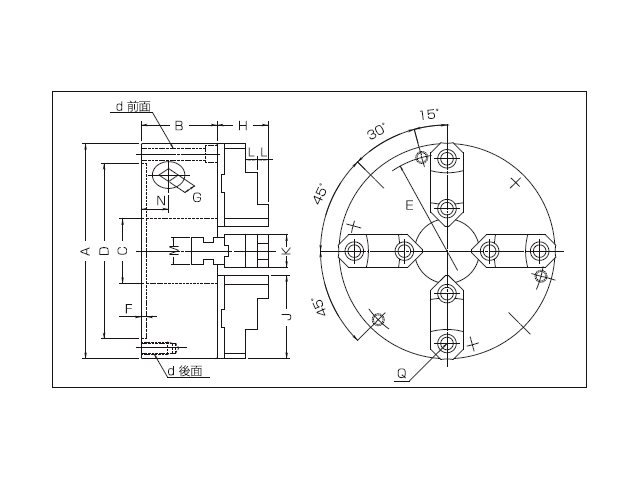

A	310
B	92
C	110, 120
D	260
E	285
F	7
G	14
H	59
J	110
K	40
L	14
M	30
N	32.2
備考	・適合生爪：STJ-310F4 ・Q爪ボルト：8-M12×30 ・d取付ボルト：前面取付3-M12×100 ・Cの120mmは追加工可能最大穴径です。
