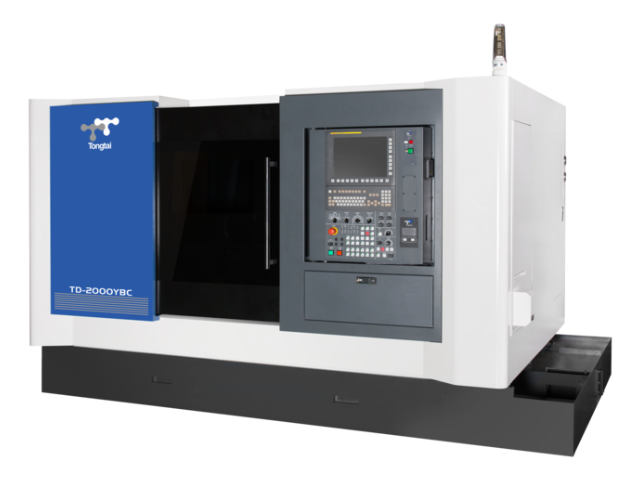

TD-2000Y 刃物台形式VDI-40

お気に入りに追加

メーカー	東台精機ジャパン株式会社
分類	複合加工機
製品名	TD-2000Y 刃物台形式VDI-40
特長・特徴	・更に進化する剛性 TDシリーズは、TBシリーズの高剛性を継承したシングルタレットのターニングセンタです。標準装備の12面回転工具刃物台とY軸によってフライス加工が可能です。さらに、お客様のニーズに応じて、16ステーションタレットやサブスピンドルの搭載も可能で、より複雑な加工工程にも対応します。これにより1台の機械でワークの両面加工を完了させることができますので、人件費の削減及び現場の稼働率を向上させることができます。・75度傾斜構造の機械ベッド TBシリーズの90°から75°傾斜に変更し、良好な切粉排出性を保ちながら、操作性を向上しました。更に機械の重心を低くし、動剛性を向上しました。・直交3軸構造本機械は対称構造のサドルを用い、X / Y / Z軸は直交しています。 Y軸も優れた位置決め精度を確保しています。
最大切削長さ (mm)	560
最大切削径 (mm)	390
切削送り量 (mm/rev)	X : 0.001～500 Y : 0.001～500 Z : 0.001～500
ストローク (mm)	X : 230 Y : 51 Z : 600
クイル移動量 (mm)	80
早送り速度 (mm/rev)	X : 30～45 Y : 30
主軸端形状	A2-6
主軸回転速度 (min-1)	3000, 4500
主軸チャック径 (inch)	8, 10
主軸中心高さ (mm)	1075
主軸軸受内径 (mm)	φ : 100
主軸貫通穴径 (mm)	φ : 62
棒材加工能力 (mm)	φ : 51
C軸制御最小割出し角度 (deg)	0.001
第2 正面穴あけ	400
第2 クロス回転工具	55
棒材加工能力(丸) R (mm)	φ : 100
刃物台最大工具本数	12
刃物台回転工具最高回転数 (min-1)	6000
刃物台外径シャンク (mm)	25×25
刃物台内径シャンク (mm)	40
刃物台ツール最大径	Φ20, M16
制御装置メーカー	FANUC
制御装置	0i-TF
刃物台回転工具用モータ (kW)	3.7, 5.5
主軸電動機(kW)	11, 15, 18.5
各サーボモーター (kW)	X : 4.5 Y : 2.7 Z : 4.5
油圧モータ (kW)	1.5
油圧装置タンク容量 (L)	30
機械サイズ (mm)	W : 3290 D : 2180 H : 2337
機械質重 (kg)	5900
最大振り (mm)	φ : 700
サドル上最大回転径 (mm)	φ : 310
芯押軸サイズ	MT4
芯押軸径 (mm)	φ : 600
芯押軸移動量 (mm)	400
クーラントタンク容量 (L)	0.55
