| メーカー | 東台精機ジャパン株式会社 |
| 分類 | 横形マシニング |

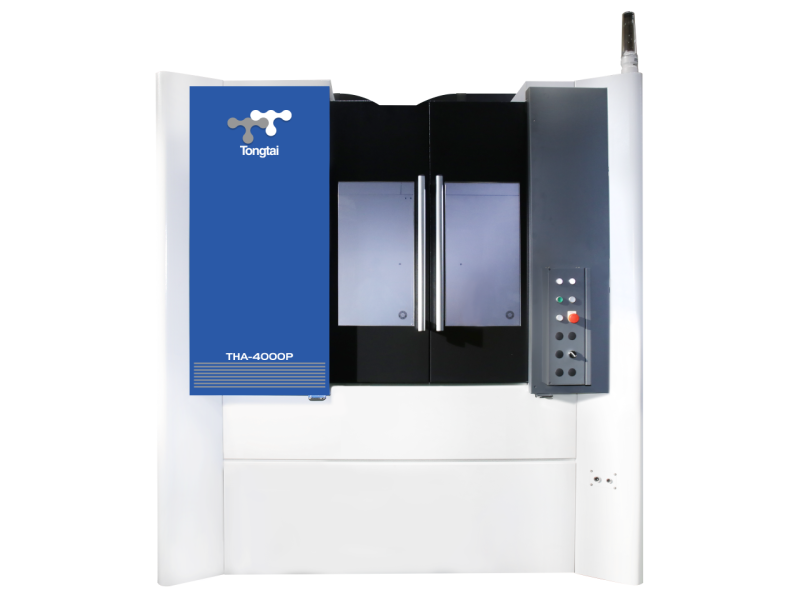

| 製品名 | THA-4000P |
特長・特徴 | 15, 000min-1のダイレクトドライブ主軸を搭載し、出力は37/15kW、トルクは249Nmになります。
サイクルタイムやローディング/アンローディング時間の要件を重視するお客様のために、APC（自動パレットチェンジャー）システムがオプションであります。
機械ベッドは3点支持構造を採用し、レベリング調整を容易にし、安定した機械設置を保証します。
X軸ローラーガイドは段付きベッド上に設置されており、構造剛性がさらに向上し、軽量化と設置面積の削減を実現しています。
機械幅を最小限に抑えた設計は、量産ラインの計画に役立ちます。 |
テーブルサイズ
(mm) |
W : 400, 500
D : 400, 500
|
テーブルハイト(床面より)
(mm) | 1150 |
ストローク(X)
(mm) | 610 |
ストローク(Y)
(mm) | 610 |
ストローク(Z)
(mm) | 660 |
B軸最小割出し角度
(°) | 0.001 |
主軸端面とテーブル中心の距離
(mm) | 80~690 |
スピンドルゲージラインとテーブル中心の距離
(mm) | 70~730 |
主軸テーパ | 7/24テーパNo.40, BT-40, BBT-40 |
主軸回転数 (min-1) | 15000, 20000 |
主軸用電動機
| 15, 30, 37, 40 |
サーボモーター(X)
(kW) |
X : 5.5
|
サーボモーター(Y)
(kW) |
Y : 5.5
|
サーボモーター(Z)
(kW) |
Z : 4.5
|
制御装置メーカー
| FANUC, Siemens |
制御装置 | 0i-MF Plus, 840D |
最大ワーク寸法
(mm) |
φ : 630
H : 800
|
最大積載質量
(kg) | 400 |
機械サイズ (mm) |
W : 2120
D : 4955, 5707
H : 2831
|
機械重量 (kg) | 9000 |
早送り速度 (m/min) |
X : 60
Y : 60
Z : 60
|
切削送り速度
(m/min) | 1~20000 |
工具本数 (本) | 40, 60, 90, 120, 240 |
最大工具寸法(バイト)
(mm) |
□ : 80
|
最大工具寸法(スリーブ)
(mm) |
φ : 170
|
工具長さ (mm) | 410 |
工具質量 (kg) | 10, 12 |
備考 | テーブルサイズの400×400mmは標準仕様、500×500mmがオプションです。
主軸回転数の15000rpmは標準仕様、20000rpmがオプションです。
ツールシャンク形式のBT-40は標準仕様、BBT-40がオプションです。
工具本数の40本は標準仕様、60本、90本、120本、240がオプションです。
主軸用電力の37/15kWは標準仕様、40/30kWがオプションです。
機械寸法Yの4955mmは標準仕様、5707mmがオプションです。 |
