株式会社武田機械

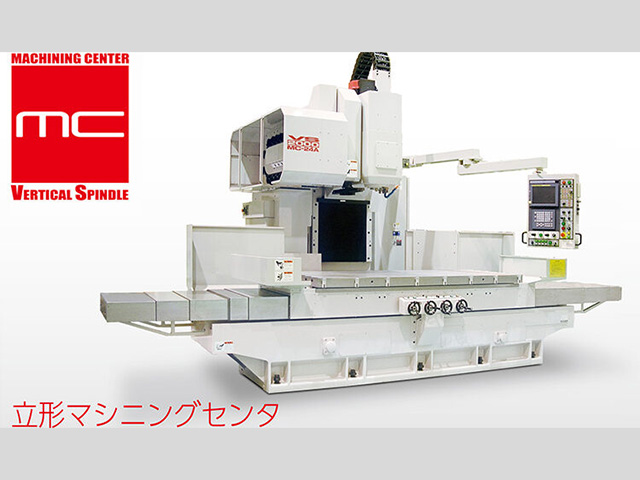

TK-VS2000MC-24A(40A)

お気に入りに追加

メーカー	株式会社武田機械
分類	立形マシニング
製品名	TK-VS2000MC-24A(40A)
特長	●X軸は2000、3300、4000mmのストローク選択が可能 ●Y軸850mm、Z軸630mmと余裕のあるストローク仕様 ●主軸はギアによる高低2段変速により、静粛な高速運転と高トルクで強力なツールクランプにおける低速運転での重切削が可能 ●コラムトラバース構造によりテーブルへの接近性が良いため楽な姿勢での作業が可能 ●工具収納本数は24本もしくは40本
テーブルサイズ (mm)	W : 2200 D : 730
T溝本数×寸法	5×22mm H8
テーブル移動量 (mm)	X : 2000
主軸頭の移動量 (mm)	Y : 850 Z : 630
有効加工範囲 (mm)	750
主軸端面とテーブル上面の距離 (mm)	170～800
主軸中心とコラム前面の距離 (mm)	750
主軸変速	高低速2段(自動)
主軸テーパ	JIS No.50
主軸回転数 (min-1)	20～4000
主軸最大トルク (N･m)	1118
主軸電動機(30分/連続) (kW)	15/11
送り軸用電動機 (kW)	X : 3.3 Y : 3.3 Z : 3.3
主軸潤滑油冷却循環ポンプ (W)	400
ファンクーラー電動機 (W)	33
摺動面潤滑ポンプ (W)	20
クーラントポンプ (W)	180
スクリューコンベア (W)	400
油圧ポンプ用電動機 (kW)	2.2
制御装置メーカー	FANUC
最大積載質量 (kg)	2500
床面サイズ(保守エリア) (mm)	W : 5300 D : 4400
機械重量 (kg)	15000
早送り速度 (m/min)	X : 10 Y : 10 Z : 6
切削送り速度(mm/min)	手動 : 1～1260 自動 : 1～3000
ハンドル送り (mm)	0.001, 0.01, 0.1
ツールシャンク形式	MAS BT50
プルスタッド形式	MAS P50T-Ⅱ
工具本数 (本)	24, 40
工具径(隣接あり) (mm)	120
工具径(隣接なし) (mm)	240
工具長さ (mm)	350
工具質量 (kg)	15
工具選択方式	番地固定式
工具交換時間(Tool to Tool) (sec)	9
エアー圧力 (MPa)	0.5
エアー流量 (NL/min)	600
総電気容量 (kVA)	41
主軸潤滑油容量 (L)	60
摺動面潤滑油容量 (L)	3
油圧タンク容量 (L)	90
クーラントタンク容量 (L)	100
標準付属品	切削油装置、主軸負荷計、チップコンベア(スパイラル方式)、主軸頭冷却装置(空冷)、工具一式(スパナ等)、レベリングブロック、油圧ユニット[VMC]、主軸エアブロー装置[VMC]
特別付属品	チップエアブロー装置、照明装置、自動電源遮断装置、機外テイクアップコンベア付切削油装置、スプラッシュガード、リジットタップ[VMC]、主軸回転数変更[VMC]、主軸回転速度変換数(自動)[VS]
備考	・主軸変速はオプションです。・ハンドル送りは1回転の値です。
